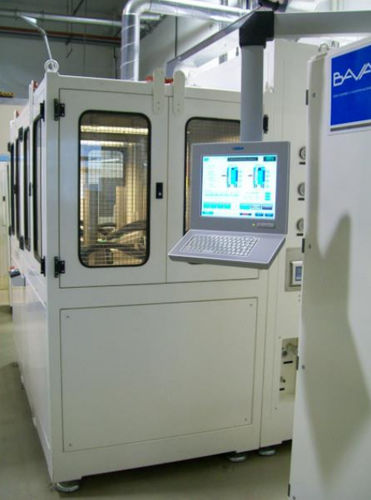

Banco de ensaio de performance B_21243

de resistênciacontrolado por computadorpara trocadores de calor

O banco de ensaio B_22143 foi concebido para testar a resistência e o desempenho de condutas internas de permutadores de calor de automóveis. Descarrega nas condutas internas um fluxo misto de água corrosiva e fluido refrigerante. A bancada de ensaio está equipada com uma unidade de potência para definir as condições do fluido (pressão, fluxo e temperatura); o fluido é manipulado em 4 estações de ensaio. Na IHM o técnico pode controlar: - Fluxo em cada unidade em teste (UUT); - Pressão em cada uut; - Temperatura; - Duração do teste; - Perfil do teste para cada uut. - Pressão: 5+/-0,1 bar (máx.) - Fluxo: 36000 +/- 100 lph - Temperatura: 140 +/-2 °C INSTRUMENTAÇÃO: - Medidores de caudal: 0-72000 lph; precisão de 0,2% - Transmissores de pressão: 0-16 bar, precisão de 0,12% - Transmissores de temperatura: 0-250°C, cl. AAA DISPOSITIVOS DE SEGURANÇA: - Bloqueio de portas abertas - Área de teste com tampas metálicas contra tiros - Botão de emergência - Encerramento do teste em caso de falha do componente; fuga ou teste de óleo aviso de banco
