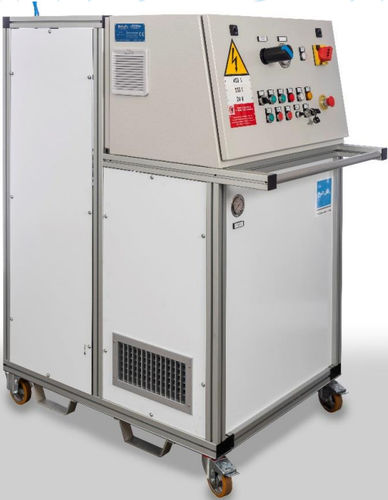

Banco de ensaio de pressão B_23074

controlado por computadorpara águapara trocadores de calor

O banco de ensaio B_23074 foi concebido para regular e manter a pressão na água - circuitos de glicol que são sujeitos a variação de temperatura. O sistema de ligação é feito por 4 colectores a fim de ligar 2 permutadores de calor diferentes. Etapas de trabalho: - Ligar UUT em banco de ensaio: - Descarregar e libertar ar; - Ajustar a pressão de trabalho e o tempo de manutenção; - Iniciar, parar e esvaziar o circuito. - Pressão: < 3,2 ± 0,1 bar - Temperatura: -40 < T < 120 °C - Tempo de reacção: < 0,5 seg - Estabilidade: < 0,5 % INSTRUMENTAÇÃO: - Transmissor de pressão: 0 ÷ 6 bar ; cl. 0,25% DISPOSITIVOS DE SEGURANÇA: - Bloqueio de portas abertas - Botão cogumelo de emergência - O teste é interrompido em caso de falha de componentes, fuga de óleo ou aviso de banco de ensaio - Válvula de segurança de sobrepressão FORNECIMENTO DE ENERGIA: - Eléctrico: 230 Vac-50hz-3kW - Ar: 6 bar DIMENSÕES E PESO: - L, p, h (câmara): 600 x 1200 x 1500 mm; - Carga bruta: ~ 130 kg CORE: - Cinza Standard 7035 / Branco 9010
