Banco de ensaio de fluxo B_23201

controlado por computadorpara válvulapara a indústria aeroespacial

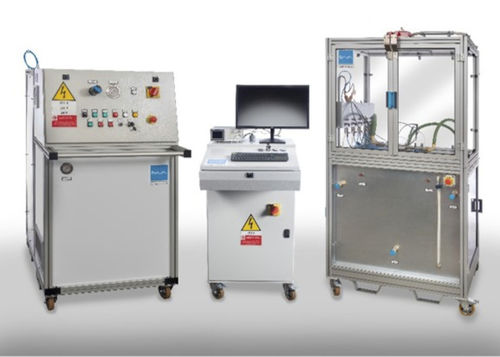

O banco de ensaio B_23201 é concebido para a caracterização de válvulas ou outros componentes dinâmicos de fluidos utilizados na indústria aeroespacial, utilizando uma mistura água/glicol como fluido. A máquina é capaz de funcionar: - testes de manutenção de fluxo e/ou pressão; - teste de prova. Utilizando um circuito hidráulico específico, esta máquina é capaz de gerar um ciclo de teste que consiste em manutenção e rampas de pressão controlada, de acordo com o seguinte normas: SAEJ343 - ISO18869 - ISO1402 - PED. Essencialmente, o banco é composto por três carrinhos: - unidades de geração de fluxo; - Unidade de teste de componentes; - consola DAS. -• Todas as operações são controladas pela consola de controlo, que também incorpora a aquisição de dados DAS e o registo de relatórios de testes. O sistema de ligação consiste em dois (ou mais, a pedido) tubos de alimentação flexíveis que transportam o fluido para o componente a ser testado e um retorno 5 transdutores de pressão relativa, 2 transdutores de pressão diferencial, 2 medidores de caudal e 2 sensores de temperatura, com sinal adquirido, permitem a detecção das curvas características do componente a ser testado. O banco de ensaio cumpre os requisitos da Industry 4.0 e permite que o faça - interface com software externo, a fim de obter informações sobre o estado da bancada e realizar operações de controlo e gestão da mesma - tirar partido do serviço de assistência à distância pelos técnicos da BAVA - controlar à distância a bancada, de forma compatível com as permissões da rede corporativa
