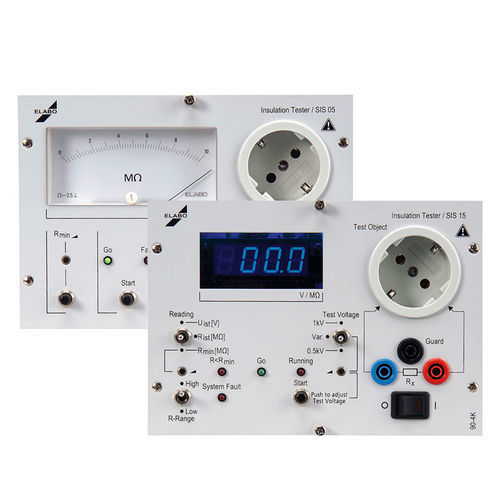

Aparelho de teste de isolamento 90-4K

semiautomáticototalmente automáticopara isolador elétrico

Breve descrição
Um medidor de resistência de isolamento aplica tensão aos condutores de um equipamento para verificar a resistência de isolamento. Quanto maior a resistência de isolamento medida em ohms, melhor o isolamento. A medição avalia a componente resistiva do isolamento e contribui para a segurança de equipamentos e aparelhos elétricos.

Função e importância
Ensaios de isolamento são normalmente realizados com tensão contínua (habitualmente 500 V CC) entre partes ativas e não ativas do objeto de ensaio. A medição é especialmente importante em equipamentos de Classe II (que não possuem condutor de proteção), mas também é aplicada a equipamentos de Classe I. Falhas de isolamento podem causar correntes de fuga e situações perigosas; por isso, ensaios antes da comercialização e durante inspeções periódicas são essenciais.

Áreas de aplicação

• Oficina, assistência, manutenção e reparação
• Laboratório e ensaio de materiais (ex.: materiais isolantes, indústria solar)
• Produção em série e bancadas de ensaio
• Testes em estação única bem como sistemas de ensaio parcialmente ou totalmente automatizados

Visão geral do produto (amostra)

• Dispositivos de resistência de isolamento 90-2E — 500 VDC
• Dispositivos de resistência de isolamento 90-4K — 500…550 VDC / 500…1000 VDC

Cenários de utilização e particularidades
Os instrumentos de ensaio da bott são concebidos para implementações flexíveis: como soluções em estação única ou como componentes modulares em sistemas de ensaio semi ou totalmente automatizados. Os dispositivos são fornecidos em configurações base adaptadas a casos de utilização típicos e podem ser ajustados a requisitos alterados ou alargados através de acessórios (ex.: automatização, integração em linhas de ensaio).

Caracteríticas técnicas / especificações

• Tensão de ensaio: tipicamente 500 V DC (consoante o modelo, também intervalos alargados, ex. 500…1000 V DC)
• Tarefa de medição típica: determinação da componente resistiva do isolamento (resistência de isolamento)
• Limites aplicáveis: frequentemente na faixa 1 … 100 MΩ (dependendo da aplicação e norma)
• Aplicabilidade: ensaios em equipamentos de Classe I e II; particularmente relevante para a Classe II
• Locais de utilização: oficina, laboratório, produção, ensaio de materiais
• Uso em sistema: utilizável como dispositivo autónomo ou em sistemas de ensaio semi-/totalmente automatizados; extensível modularmente através de acessórios
• Princípio de medição: técnica de medição de alta resistência para detetar resistências de isolamento
