Módulos de teste para eletricidade SM series

de isolamentode corrente de fugade segurança elétrica

Visão geral do produto
Nossos Smart Testing Modules (módulos para quadro) para medições de alta tensão, isolamento e resistência do condutor de proteção foram projetados para instalação em quadros, ambientes de teste automatizados e estações de medição descentralizadas. Os módulos permitem testes elétricos de segurança precisos (resistência de isolamento, ensaio de tensão, medição da resistência do condutor de proteção/terra, medição de corrente de fuga) e são destinados à integração em sistemas de teste e produção.

Tipos de equipamento (excerto)

• Módulo de ensaio alta tensão / isolamento (SM-HVDC-0-ZRM): 0,05 kV (DC) ... 3,00 kV (DC) / 0 ... 10 mA (DC) / 10 kΩ … 5 GΩ

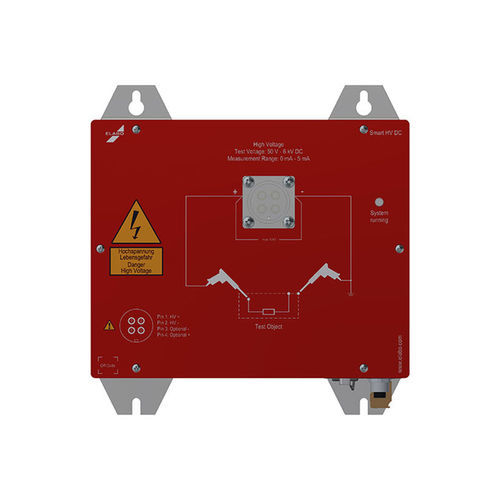

• Módulo de ensaio alta tensão / isolamento (SM-HVDC-10-ZRM): 0,05 kV (DC) ... 6,00 kV (DC) / 0 ... 5 mA (DC) / 20 kΩ … 5 GΩ
• Módulo de ensaio alta tensão / isolamento (SM-HVDC-20-ZRM): 0,10 kV (DC) ... 10,00 kV (DC) / 0 ... 3 mA (DC) / 30 kΩ … 5 GΩ
• Módulo de ensaio de isolamento (SM-ISO-0-ZRM): 0,05 kV (DC) ... 1,20 kV (DC) / 100 kΩ ... 10 GΩ
• Módulo de teste de condutor de proteção (DC) SM-PEDC-0-ZRM: 5 V (DC) / 5 A / 1 mΩ … 800 mΩ
• Módulo de teste de condutor de proteção (AC) SM-PEAC-0-ZRM: 2 A (AC) ... 40 A (AC) / transformador de ajuste manual
• Módulo de teste de condutor de proteção (AC) SM-PEAC-1-ZRM: 2 A (AC) ... 40 A (AC) / transformador de tomadas eletromecânico
• Medidor de corrente de fuga monofásico (SM-LC1P-0-ZRM): faixas de medição de corrente de fuga: 0,1 mA / 1 mA / 10 mA
• Medidor de corrente de fuga trifásico (SM-LC3P-0-ZRM): faixas de medição de corrente de fuga: 0,1 mA / 1 mA / 10 mA
• Módulos de alimentação (p.ex. SM-LCPOW1P-10-ZRM): tensão de rede até ~280 V, diferentes tipos de alimentação (referenciado à terra / flutuante) e correntes conforme a versão

Interfaces e software
Os módulos são projetados para uso automatizado e oferecem controle programável via interfaces digitais (Ethernet). Componentes de driver e pacotes de software facilitam a integração nos processos de teste e produção existentes. Testes controlados por computador contam com soluções de software (p.ex. elution two) e interfaces para comando e avaliação.

Funções e características de projeto

• Projeto modular e compacto para integração em quadro
• Conexões plug-in para unidade em teste e alimentação
• Conjunto de parâmetros de partida armazenável no equipamento (armazenamento local de parâmetros)
• Opção de instalação descentralizada para captura local de valores de medição sensíveis
• Interface Ethernet e protocolos padronizados / componentes de driver para automação
• Adequado para sequências de teste automatizadas em ambientes de produção e de ensaio

Características / Especificações

• Faixas de ensaio de tensão (módulos selecionados): de 0,05 kV (DC) até 10,00 kV (DC) conforme o módulo
• Faixas de corrente de medição (módulos selecionados): até 10 mA (DC) ou faixas de corrente AC específicas até 40 A
• Faixa de medição de isolamento: até a faixa de GΩ (p.ex. até 5 GΩ ou 10 GΩ conforme o módulo)
• Medição do condutor de proteção: faixas de resistência na ordem dos mΩ (1 mΩ … várias centenas de mΩ) ou correntes de ensaio definidas (AC/DC)
• Medição de corrente de fuga: faixas escaláveis (0,1 mA / 1 mA / 10 mA) para ensaios monofásicos e trifásicos
• Comunicação: Ethernet (programável), componentes de driver para integração de sistema
• Mecânica: módulos projetados para quadros de controle, fáceis de encaixar e montar
• Áreas de aplicação: tecnologia de automação, bancadas de teste, laboratórios, produção e manutenção
