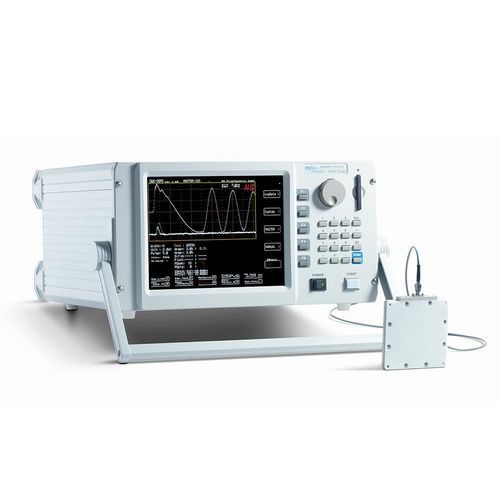

Testador Hipot de alta tensão

Visão geral
O ensaio por impulsos utiliza pulsos de alta tensão muito curtos para detectar defeitos de isolamento em bobinagens (por exemplo, curtos entre espiras, defeitos de camada ou de fase). Em comparação com ensaios em corrente contínua ou alternada, o método permite localizar defeitos analisando as respostas transientes de tensão com energia mínima aplicada.

Vantagens

• Identificação de curtos entre espiras latentes através do efeito tempo de voo
• Ensaio suave e não destrutivo devido à energia de ensaio mínima
• Duração de ensaio muito curta, ideal para testes em série e automatizados
• Alta sensibilidade proporcionada por curtos tempos de subida
• Automatizável para procedimentos de ensaio repetíveis

Princípio de funcionamento / procedimento de ensaio
Pulsos de alta tensão curtos são aplicados à bobinagem. Um equipamento de medição regista as formas de onda de tensão resultantes e compara-as com curvas de referência. Assinaturas divergentes indicam defeitos de isolamento ou curtos entre espiras. A análise baseia-se em características de tempo de voo e amplitude da resposta transitória.

Áreas de aplicação

• P&D e laboratório (localização de defeitos, validação de bobinagens)
• Garantia de qualidade na produção (teste de produtos em série)
• Serviço, manutenção e reparação (diagnóstico rápido no local)
• Indústria automóvel, engenharia eléctrica, engenharia mecânica e sectores relacionados

Características / Especificações (técnicas)

• Princípio de ensaio: ensaio por impulsos/transiente com pulsos curtos
• Tempo de subida: muito curto (tipicamente cerca de 100–200 ns, dependente do equipamento)
• Energia de ensaio: mínima, método de ensaio não destrutivo
• Defeitos detectáveis: curtos entre espiras, defeitos de camada ou de fase, desvios de isolamento
• Resultado: análise das formas de onda de tensão transitórias comparadas com uma curva de referência
• Utilização: ensaios individuais, testes em série e automatização possíveis
• Vantagem: tempos de ensaio curtos, alta sensibilidade, adequado para ciclos de ensaio repetidos
