Visão geral
Correntes de fuga podem ocorrer devido a falhas de isolamento e representar um risco para operadores ou utilizadores de equipamentos eléctricos. A medição de correntes de fuga é um elemento-chave de segurança no desenvolvimento de produto e nas inspeções finais, especialmente no setor médico. Os analisadores de corrente de fuga detectam potenciais fontes de perigo e ajudam a garantir a conformidade com as normas aplicáveis.

Elution Software e procedimento de ensaio
Os analisadores de corrente de fuga, em combinação com o Elution Software, oferecem várias opções de medição e comutação para analisar e avaliar fontes de falha. Podem ser consideradas as fases de aquecimento da unidade sob teste. A registo abrangente através do Elution Software permite documentação completa dos valores alvo e medidos. Estatísticas em tempo real de aceitável/defeito apoiam a análise direcionada de falhas e a melhoria da qualidade.

Princípio de medição / condições de ensaio
A prova de corrente de fuga determina a corrente que fluiria através de uma pessoa em caso de falha (ex.: interrupção do condutor de protecção em equipamentos de classe I ou falha de isolamento em classe II). A unidade sob teste é alimentada em condições normais com uma tensão aumentada (factor 1,06–1,1). Os tipos de ensaio podem simular a inversão de L e N (tipos A1, A2) ou a perda de fase em equipamentos trifásicos. Para evitar medições erradas, deve ser observado um fornecimento sem terra ou a colocação isolada da unidade sob teste. Dependendo do método de comutação, partes metálicas acessíveis da unidade sob teste podem estar sob tensão durante o ensaio; são necessárias medidas de segurança adequadas.

Grandezas medidas e requisitos
As normas exigem, conforme a aplicação, a determinação de vários parâmetros da corrente de fuga: valor eficaz (RMS), valor médio, pico ou componente alternada. A largura de banda de medição exigida é tipicamente até 1 MHz.

Exemplos de equipamentos / módulos nesta página

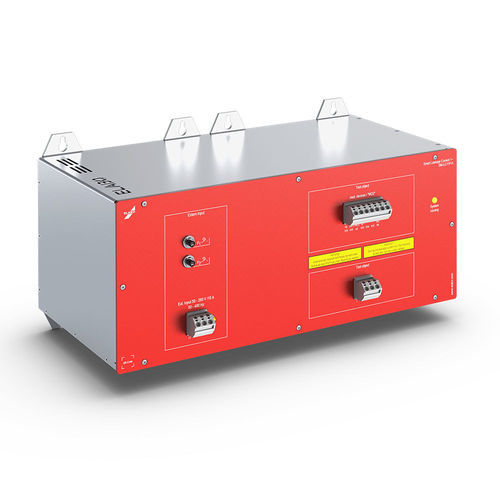

• Analisador de corrente de fuga 1-fásico SM-LC1P-0-ZRM — intervalos de corrente de fuga: 0,1 mA / 1 mA / 10 mA
• Analisador de corrente de fuga 3-fásico SM-LC3P-0-ZRM — intervalos de corrente de fuga: 0,1 mA / 1 mA / 10 mA
• Módulo de alimentação, 1-fásico (com aterramento) — tensão de rede: até 280 V / 15 A (com aterramento) (exemplo de módulo)
• Módulo de alimentação, 1-fásico (sem terra) — faixa de tensão: aprox. 50 … 280 V / 5 A (sem terra) (exemplo de módulo)

Integração e documentação
A combinação do analisador, módulos de alimentação e Elution Software permite várias variantes de comutação e medição, registo automático, avaliação estatística (aceitável/defeito) e assim procedimentos de ensaio reproduzíveis relevantes para ensaios de tipo e inspeções recorrentes.

Características técnicas / especificações

• Largura de banda de medição: até 1 MHz (exigência das normas)
• Tipologias de medição: RMS, média, pico, componente alternada (conforme norma e tarefa de medição)
• Intervalos de medição (equipamentos exemplo): 0,1 mA / 1 mA / 10 mA
• Opções de alimentação: alimentação com terra e sem terra (modelos/módulos diferentes para entrada monofásica e trifásica)
• Suporte de software: Elution Software para registo, documentação, estatísticas aceitável/defeito e funções avançadas de medição/comutação
• Aspectos de segurança: necessário posicionamento isolado de ensaio ou alimentação sem terra; em certas configurações de comutação, partes metálicas acessíveis podem estar sob tensão
