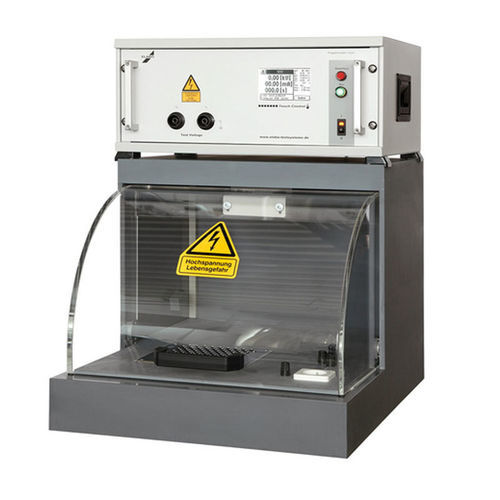

Aparelho de teste de segurança elétrica G1-1A

dielétricode isolamentode tensão

Breve descrição
Segurança do operador combinada com resultados de medição precisos
A verificação da segurança do produto está contemplada em quase todas as normas internacionais. Para demonstrar conformidade, quase sempre é necessário um ensaio de alta tensão. A linha de produtos da bott inclui vários equipamentos e módulos acessórios que permitem executar todas as tarefas de ensaio relevantes.

Para que servem os equipamentos de ensaio de alta tensão?
O ensaio de alta tensão destina-se a verificar o isolamento e a resistência dielétrica de equipamentos, máquinas, componentes e materiais isolantes. No ensaio são aplicadas tensões que não ocorrem em funcionamento normal. O procedimento detecta alterações nos materiais (por ex. degradação das propriedades de isolamento) e defeitos de fabrico (por ex. terminais soltos ou isolamento danificado). Além disso, verifica o dimensionamento correto das distâncias de ar e de fuga e a adequação dos materiais isolantes.

Requisitos de segurança
As tensões de ensaio típicas situam-se normalmente na faixa de 1.000–2.500 V; em casos especiais as tensões podem ultrapassar 10.000 V. Os ensaios de alta tensão podem ser potencialmente perigosos para o pessoal; por isso são obrigatórias medidas de proteção e precauções de segurança (por ex. de acordo com EN50191 (VDE0104)). Todos os equipamentos bott cumprem EN50191 (VDE0104). Está disponível um programa abrangente de acessórios para garantir a proteção do operador.

O que pode ser comprovado com o ensaio de alta tensão?

• Deteção de degradação do isolamento
• Deteção de defeitos de fabrico (contactos soltos, isolamento danificado)
• Verificação de distâncias de ar e de fuga
• Avaliação da adequação dos materiais isolantes

Tipos de equipamento / Visão geral do produto (seleção)
Na página são apresentadas várias linhas de equipamento e pares de modelos. Designações exemplares e faixas nominais (excerto):

• HV Prüfgeräte BestPerformance G1-1A / G1-1M — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1B / G1-1N — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1C / G1-1P — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1G / G1-1T — 0,1 .. 2,50 kV • 0,2 .. 5,00 kV AC
• HV Prüfgeräte BestPerformance G1-1H / G1-1U — 0,1 .. 1,50 kV • 0,2 .. 3,00 kV AC
• HV Prüfgeräte HighPerformance F1-1A / F1-1M — 100 .. 2.500 V AC, 200 .. 5.000 V AC
• HV Prüfgeräte HighPerformance F1-1A Z200 / F1-1M Z200 — 100 .. 2.500 V AC, 200 .. 3.000 V AC
• HV Prüfgeräte HighPerformance F1-1B / F1-1N — 200 .. 3.500 V AC, 300 .. 7.000 V AC
• HV Prüfgeräte HighPerformance F1-1C / F1-1P — 300 .. 5.000 V AC, 400 .. 10.000 V AC
• HV Prüfgeräte HighPerformance F1-1D / F1-1Q — 400 .. 6.000 V AC, 500 .. 12.000 V AC

Funções e características (geral)

• Ensaio de isolamento e resistência dielétrica (DC/AC conforme o tipo de equipamento)
• Deteção de defeitos de fabrico e de materiais
• Versões para diferentes faixas de tensão (tensões de ensaio baixas a muito altas)
• Dispositivos de segurança e acessórios para implementação da proteção do operador
• Sequências de ensaio configuráveis e módulos adicionais para adaptação às tarefas de ensaio

Normas de segurança
Todos os equipamentos cumprem EN50191 (VDE0104). A bott oferece também um extenso programa de acessórios para assegurar a proteção do operador.

Áreas de aplicação

• Produção e ensaio final de equipamentos elétricos e eletrónicos
• Investigação e desenvolvimento (ensaios de isolamento, testes de durabilidade)
• Garantia da qualidade (inspeções por amostragem, ensaios a 100 %)
• Manutenção e assistência (ensaios de segurança)
• Formação e aplicações laboratoriais

Características / especificações técnicas

• Tensões de ensaio típicas: de algumas dezenas de volts até mais de 10 kV (dependendo do modelo)
• Versões: DC-only, AC-only e aparelhos combinados DC/AC
• Denoiminações de série na página: «BestPerformance (G1‑… )» e «HighPerformance (F1‑… )»
• Norma de segurança: EN50191 (VDE0104) conforme
• Funções: ensaio de isolamento, resistência dielétrica, medição/monitorização durante ciclos de ensaio
• Acessórios: dispositivos de proteção e módulos relacionados com segurança para proteção do operador
