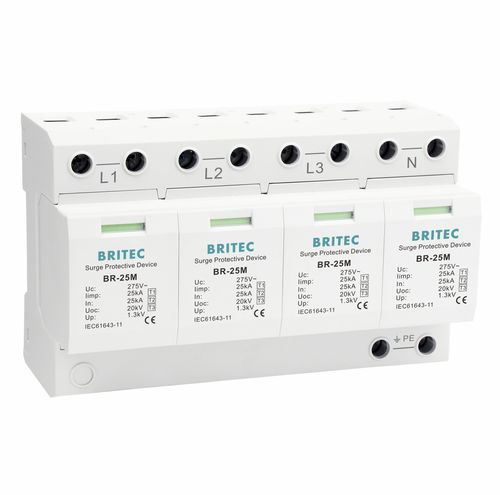

Dispositivo de proteção contra surtos de tipo 1 BR-25M 4P series

de tipo 2de tipo 3classe I

Componentes potentes, adequados para todos os tipos de sistemas de energia comuns. Pode ser utilizado em sistemas TN-S O para-raios cumpre os requisitos da norma IEC61643-11 A unidade foi concebida para ser utilizada entre a Zona O e a Zona 1 (de acordo com a definição IEC62305-4 de Área de Proteção contra Raios). O produto é utilizado principalmente para a proteção de Classe I do sistema de energia. Instalado na distribuição principal de energia Aplicação: - O produto é utilizado principalmente para a proteção primária do sistema de energia. - Combinação de para-raios e para-raios optimizada e pré-cablada para aplicação em sistemas TN-S. - Instalado na caixa de distribuição de energia eléctrica principal. - Utilizado na indústria e automação, instalações comerciais e residenciais, telecomunicações e TI e centros de dados, tratamento de água, rede inteligente e medição de BT, fotovoltaica e eólica, etc. Instalação: - A energia deve ser cortada antes da instalação. É proibido o funcionamento em direto. - Recomenda-se que um fusível ou disjuntor seja ligado em série na extremidade frontal da proteção contra sobretensões. - O SPD é instalado em paralelo na extremidade de entrada da fonte de alimentação da caixa de distribuição do edifício ou da sala de equipamentos. O produto é instalado no tipo de carril de guia. Se as condições o permitirem, pode ser adotado o modo de ligação Kevin. - Durante a instalação, ligue o dispositivo de acordo com o diagrama de instalação, em que L é a linha de fase, N é a linha neutra e PE é a linha de terra. Não desligar incorretamente o dispositivo. Após a conclusão da instalação, ligar o disjuntor automático e verificar se o estado de funcionamento é normal.
