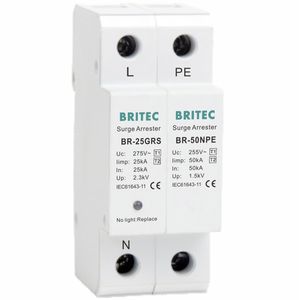

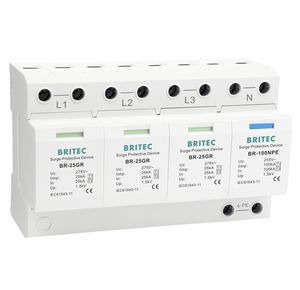

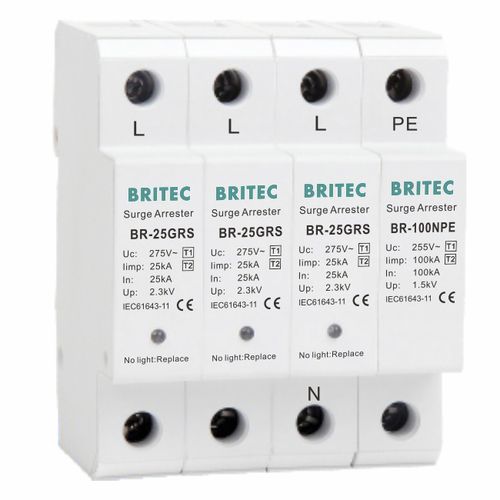

Caixa de limitador de sobretensão de tipo 1 BR-25GRS 3+1 series

de tipo 2classe Iclasse II

Tipo de composto: 3P+NPE. Faixa de temperatura: -40℃-80℃ Instalação: trilho padrão 35mm. Projetado para proteger instalações elétricas de baixa tensão contra surtos elétricos causados por ações de comutação, relâmpagos e pulsos eletromagnéticos. Em conformidade com a norma IEC61643-11. Dispositivo de corte térmico. Ligação por terminal de parafuso. Aplicação: Protege as instalações eléctricas contra descargas atmosféricas diretas e descarrega a corrente de retorno das descargas atmosféricas que se propagam do condutor de terra para os condutores da rede. O dispositivo foi concebido para ser utilizado entre a Zona O e a Zona 1 (de acordo com a definição de área de proteção contra raios da norma IEC 62305-4). É instalado na entrada da rede eléctrica do sistema de alimentação de baixa tensão 240V/400V ou no armário de distribuição geral. Pode ser utilizado para proteger o sistema de energia trifásico. Questões que requerem atenção aquando da instalação do SPD: Determinar o caminho da corrente de descarga. Marcar os fios que produzem uma queda de tensão adicional no terminal do dispositivo. Marque o condutor PE de cada dispositivo para evitar laços de indução desnecessários. É estabelecida uma ligação equipotencial entre o dispositivo e o SPD. Durante a instalação, ligue o dispositivo de acordo com o diagrama de instalação, em que L é a linha de fase, N é a linha neutra e PE é a linha de terra. Não efetuar uma ligação errada
