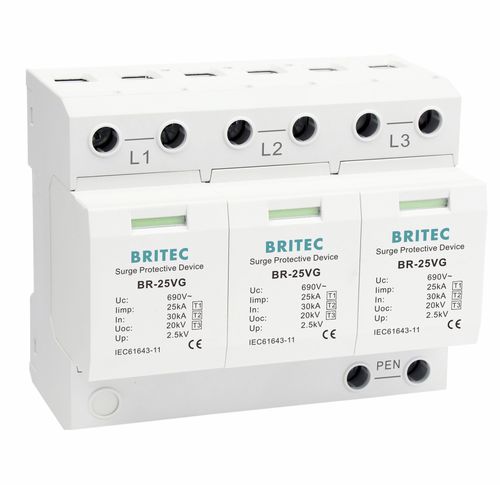

Dispositivo de proteção contra surtos de tipo 1 BR-25VG 3P series

de tipo 2de tipo 3classe I

Componentes potentes, adequados para todos os tipos de sistemas de energia comuns. Estes protectores contra sobretensões montados em calha DIN são fáceis de instalar em qualquer painel de distribuição normalizado ou armários de controlo. A unidade foi concebida para ser utilizada entre a Zona O e a Zona 1 (de acordo com a definição IEC62305-4 de Área de proteção contra raios). para-raios de 25KA com forma de onda 10/350 A cor da janela verde/vermelha mostra o estado de funcionamento, verde=normal, vermelho=anormal Instalado na distribuição principal de energia Aplicação: - Evita que a sobretensão de raios e a sobrecorrente transitória se infiltrem na linha de fornecimento de energia e perturbem o funcionamento normal do sistema de fornecimento de energia e do equipamento elétrico. - É aplicável à proteção contra raios para o sistema de alimentação em áreas com elevado risco de raios (LPZ0B ou a interface entre LPZ0B e LPZ1). - Instalado na caixa de distribuição de energia eléctrica principal. - Adequado para sistema de alimentação trifásico TN-C com CA de 50 a 60Hz Instalação: - A alimentação eléctrica deve ser cortada antes da instalação. É proibido o funcionamento em tensão. - Recomenda-se que um fusível ou disjuntor seja ligado em série na extremidade frontal da proteção contra sobretensões. - O SPD é instalado em paralelo na extremidade de entrada da fonte de alimentação da caixa de distribuição do edifício ou da sala de equipamentos. O produto é instalado no tipo de carril de guia. Se as condições o permitirem, pode ser adotado o modo de ligação Kevin. - Durante a instalação, ligue o dispositivo de acordo com o diagrama de instalação, em que L é a linha de fase, N é a linha neutra e PE é a linha de terra. Não desligar incorretamente o dispositivo.
