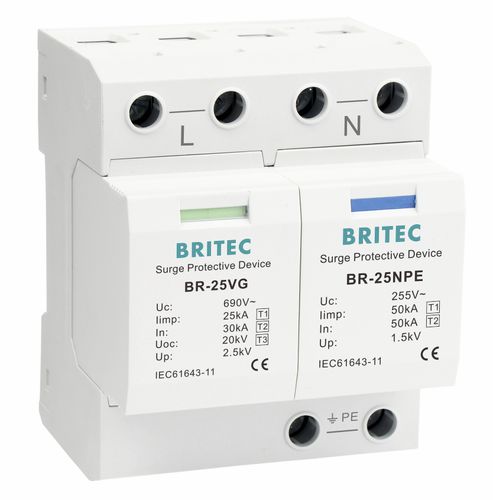

Dispositivo de proteção contra surtos de tipo 1 BR-25VG 1+1 series

de tipo 2de tipo 3classe I

Tempo de resposta: ≤100ns Componentes potentes, adequados para todos os tipos de sistemas de energia comuns. Corrente de descarga nominal (8/20us): 30kA A unidade foi concebida para ser utilizada entre a Zona O e a Zona 1 (de acordo com a definição IEC62305-4 de Área de Proteção contra Raios). Faixa de temperatura: -40℃-80℃ Montagem simples em trilho padrão. Aplicações: - O protetor contra sobretensões do tipo 1 é normalmente instalado na junção de LPZ0B e LPZ1 - Pode ser instalado no armário/caixa de distribuição de energia de baixa tensão do edifício. - É adequado para armários de distribuição e caixas de distribuição com linhas de acesso ao exterior em edifícios. Instalação: - A alimentação eléctrica deve ser cortada antes da instalação. É proibido o funcionamento em tensão. - Recomenda-se que um fusível ou disjuntor seja ligado em série na extremidade frontal da proteção contra sobretensões. - O SPD é instalado em paralelo na extremidade de entrada da fonte de alimentação da caixa de distribuição do edifício ou da sala de equipamentos. O produto é instalado no tipo de carril de guia. Se as condições o permitirem, pode ser adotado o modo de ligação Kevin. - Durante a instalação, ligue o dispositivo de acordo com o diagrama de instalação, em que L é a linha de fase, N é a linha neutra e PE é a linha de terra. Não desligar incorretamente o dispositivo. Após a conclusão da instalação, ligar o disjuntor automático e verificar se o estado de funcionamento é normal. - Quando o SPD estiver a ser utilizado, verifique regularmente o estado da janela de visualização de avarias. Se a janela de visualização de avarias estiver vermelha ou o terminal remoto emitir um sinal de alarme, isso indica que o SPD está avariado e deve ser reparado ou substituído a tempo.
