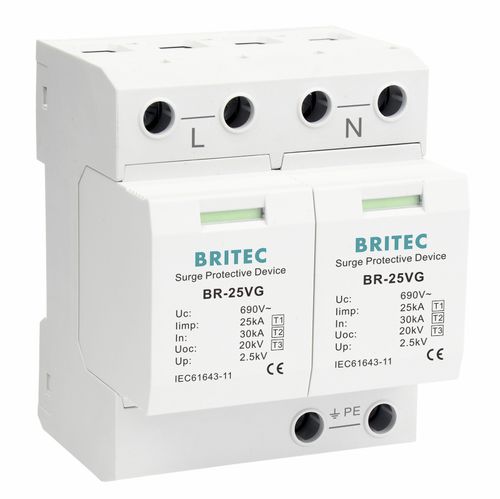

Dispositivo de proteção contra surtos de tipo 1 BR-25VG 2P series

de tipo 2de tipo 3classe I

Indicador de estado. Componentes potentes, adequados para todos os tipos de sistemas eléctricos comuns. Sem corrente de retorno. A unidade foi concebida para ser utilizada entre a Zona O e a Zona 1 (de acordo com a definição IEC62305-4 de Área de Proteção contra Raios). Nível de proteção de baixa tensão. Aplicação: - Evita que a sobretensão de um raio e a sobrecorrente transitória se infiltrem na linha de alimentação eléctrica e perturbem o funcionamento normal do sistema de alimentação eléctrica e do equipamento elétrico. - É aplicável à proteção contra raios para o sistema de alimentação em áreas com elevado risco de raios (LPZ0B ou a interface entre LPZ0B e LPZ1). - Instalado na caixa de distribuição de energia eléctrica principal. Instalação: - A alimentação eléctrica deve ser cortada antes da instalação. É proibido o funcionamento em tensão. - Recomenda-se que um fusível ou disjuntor seja ligado em série na extremidade frontal da proteção contra sobretensões. - O SPD é instalado em paralelo na extremidade de entrada da fonte de alimentação da caixa de distribuição do edifício ou da sala de equipamentos. O produto é instalado no tipo de carril de guia. Se as condições o permitirem, pode ser adotado o modo de ligação Kevin. - Durante a instalação, ligue o dispositivo de acordo com o diagrama de instalação, em que L é a linha de fase, N é a linha neutra e PE é a linha de terra. Não desligar incorretamente o dispositivo. Após a conclusão da instalação, ligar o disjuntor automático e verificar se o estado de funcionamento é normal. - Quando o SPD estiver a ser utilizado, verifique regularmente o estado da janela de visualização de avarias. Se a janela de visualização de avarias estiver vermelha ou o terminal remoto emitir um sinal de alarme, isso indica que o SPD está avariado e deve ser reparado ou substituído atempadamente.
