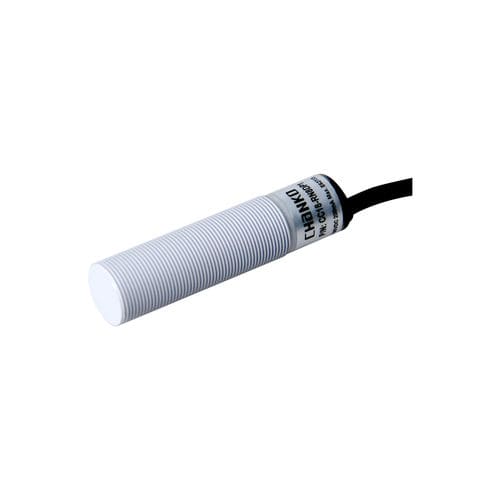

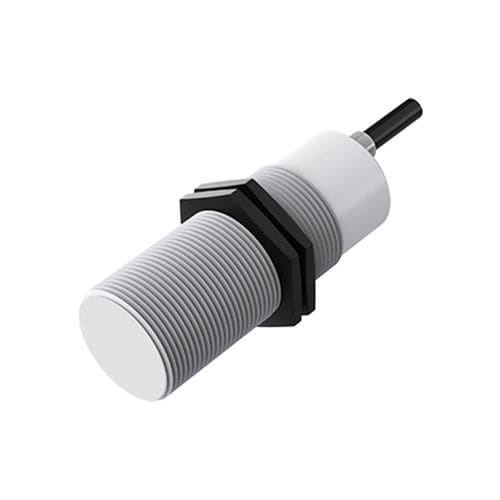

Sensor de proximidade capacitivo CC30-RF20DN1cilíndricoM30digital
Guardar nos favoritos
Comparar
Características
- Tecnologia
- capacitivo
- Formato
- cilíndrico
- Diâmetro
- M30
- Sinal de saída
- com função de comutação, digital, NPN
- Tensão de alimentação
- 24 Vcc, 12 Vcc
- Montagem
- faceado
- Material
- em material plástico, em PVC
- Outras características
- de 3 fios
- Faixa de medição
MÍN: 0 mm
(0 in)MÁX: 2 mm
(0,08 in)- Temperatura de processo
MÍN: -25 °C
(-13 °F)MÁX: 70 °C
(158 °F)
Descrição
Visão geral do produto
Especificações técnicas
Parâmetros mecânicos/elétricos
Ambiente de aplicação
Características / resumo técnico
- Tipo de produto: Padrão
- Distância de detecção: 20 mm
- Formato da carcaça: Cilíndrico
- Princípio de detecção: Capacitivo
- Tamanho da carcaça: M30
- Saída: NPN NO
Especificações técnicas
- Tipo de produto: Padrão
- Distância de detecção: 20 mm
- Formato da carcaça: Cilíndrico
- Princípio de detecção: Capacitivo
- Tamanho da carcaça: M30
- Comprimento do cabo: 2 m
- Direção de detecção: Frontal
- Frequência de resposta: 100 Hz
- Tempo de resposta: 5 ms
- Alvo detectável: Corpos não metálicos
- Acessórios: Porcas ×2, certificado de conformidade
- Histérese: ≤15% da distância de detecção
- Objeto de teste padrão: Ferro 60×60×1 mm
- Deriva térmica: Variação da distância ≤±10% em -25 a +70 °C (referência +23 °C)
- Materiais: Carcaça PBT; cabo PVC
Parâmetros mecânicos/elétricos
- Saída: NPN NO
- Tensão de alimentação: DC 12–24 V
- Alimentação: Três fios DC
- Grau de proteção: IP67
- Conexão: Cabo moldado
- Tipo de sinal: Sinal de comutação
- Modo de operação: Normalmente aberto (NO)
- Montagem: Embutida
- Consumo de corrente: <10 mA
- Indicador: LED de saída vermelho
- Circuitos de proteção: Proteção contra curto-circuito, proteção contra surtos
- Influência da tensão: Variação da distância ≤±1% para ±15% de variação de alimentação
- Corrente de carga: ≤200 mA
- Resistência de isolamento: ≥50 MΩ (DC 500 V)
- Resistência a impactos: 500 m/s² X/Y/Z 3 vezes
- Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min entre partes vivas e carcaça
- Resistência a vibrações: 10–55 Hz dupla amplitude 1,5 mm X/Y/Z 2 h
- Peso: Aproximadamente 197 g
Ambiente de aplicação
- Temperatura ambiente de operação: -25 a +70 °C
Características / resumo técnico
- Modelo: CC30-RF20DN1
- Série: Série de sensores de proximidade CC30
- Distância de detecção: 20 mm
- Princípio de detecção: Capacitivo
- Tamanho da carcaça: M30
- Comprimento do cabo: 2 m
- Saída: NPN NO
- Alimentação: DC 12–24 V, três fios DC
- Grau de proteção: IP67
- Frequência/tempo de resposta: 100 Hz / 5 ms
- Alvos adequados: Corpos não metálicos (objeto de teste padrão: ferro 60×60×1 mm)
- Materiais: Carcaça PBT; cabo PVC
- Acessórios: Porcas ×2, certificado de conformidade
