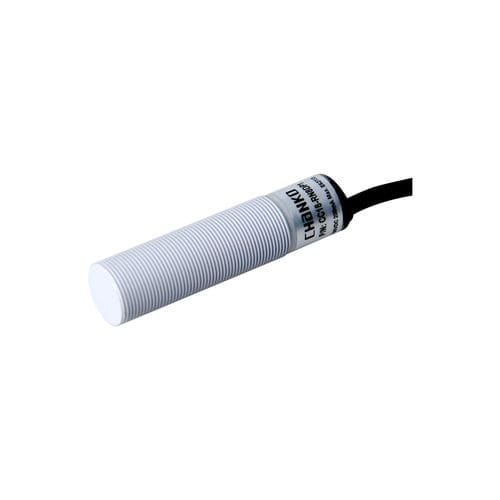

Sensor de proximidade capacitivo CC30-RN30DN2cilíndricoM30com função de comutação
Guardar nos favoritos
Comparar
Características
- Tecnologia
- capacitivo
- Formato
- cilíndrico
- Diâmetro
- M30
- Sinal de saída
- com função de comutação, NPN
- Tensão de alimentação
- 24 Vcc, 12 Vcc
- Montagem
- não faceado
- Grau de proteção
- IP67
- Outras características
- de 3 fios
- Faixa de medição
MÍN: 0 mm
(0 in)MÁX: 30 mm
(1,18 in)- Temperatura de processo
MÍN: -25 °C
(-13 °F)MÁX: 70 °C
(158 °F)
Descrição
Produto
Visão geral
Especificações técnicas
Parâmetros mecânicos / elétricos
Ambiente de operação
Desenhos / Saída de controle / Dimensões
Aplicações recomendadas
Características / especificações técnicas
- Modelo: CC30-RN30DN2
- Série: sensores capacitivos série CC30
Visão geral
- Tipo: Padrão
- Distância de detecção: 30 mm
- Formato: Cilíndrico
- Princípio de detecção: Capacitivo
- Rosca/tamanho: M30
- Saída: NPN NC (normalmente fechado)
- Comprimento do cabo: 2 m (cabo moldado)
- Direção de detecção: Frontal
Especificações técnicas
- Frequência de resposta: 100 Hz
- Tempo de resposta: 5 ms
- Objetos detectáveis: Não metálicos
- Acessórios: 2 porcas, certificado
- Histérese: ≤15% da distância de detecção
- Alvo de teste padrão: Ferro 90 × 90 × 1 mm
- Deriva térmica: ±10% da distância de detecção entre -25 e +70 °C (ref. +23 °C)
- Materiais: Carcaça PBT; cabo PVC
Parâmetros mecânicos / elétricos
- Tipo de saída: NPN NC
- Tensão de alimentação: DC 12–24 V
- Alimentação: 3 fios DC
- Grau de proteção: IP67
- Conexão: Cabo moldado
- Tipo de sinal: Saída de comutação
- Modo de operação: Normalmente fechado
- Instalação: Não embutido
- Consumo de corrente: ≤10 mA
- Indicador: LED vermelho de saída
- Circuitos de proteção: Proteção contra curto-circuito, proteção contra surtos
- Influência da tensão: Variação ≤1% da distância para ±15% de variação de alimentação
- Corrente de carga: ≤200 mA
- Resistência de isolamento: ≥50 MΩ (DC 500 V)
- Resistência a choques: 500 m/s², X/Y/Z 3 vezes
- Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min entre partes ativas e carcaça
- Resistência a vibrações: 10–55 Hz amplitude dupla 1,5 mm, X/Y/Z 2 h
- Peso: aprox. 195 g
Ambiente de operação
- Temperatura de operação: -25 a 70 °C
Desenhos / Saída de controle / Dimensões
- A página do produto inclui o diagrama de saída para cabo moldado capacitivo e desenhos de dimensões cilíndricas (imagens ilustrativas)
Aplicações recomendadas
- Indústria eletrônica 3C
- Sistemas de estacionamento automatizados
- Logística e armazenagem
Características / especificações técnicas
- Modelo: CC30-RN30DN2
- Tipo: Padrão
- Distância de detecção: 30 mm
- Princípio de detecção: Capacitivo
- Tensão de alimentação: DC 12–24 V
- Saída: NPN NC (normalmente fechado)
- Grau de proteção: IP67
- Temperatura de operação: -25 a 70 °C
- Materiais: Carcaça PBT, cabo PVC
