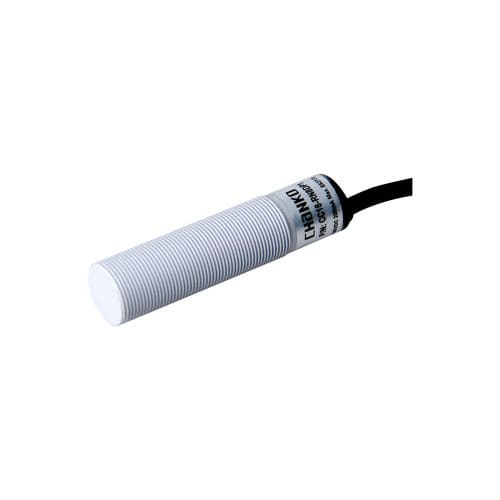

Sensor de proximidade capacitivo CC30-RF20DP1cilíndricoM30com função de comutação
Guardar nos favoritos
Comparar
Características
- Tecnologia
- capacitivo
- Formato
- cilíndrico
- Diâmetro
- M30
- Sinal de saída
- PNP, com função de comutação
- Tensão de alimentação
- 24 Vcc, 12 Vcc
- Montagem
- faceado
- Grau de proteção
- IP67
- Outras características
- de 3 fios
- Faixa de medição
MÁX: 20 mm
(0,79 in)MÍN: 0 mm
(0 in)- Temperatura de processo
MÁX: 70 °C
(158 °F)MÍN: -25 °C
(-13 °F)
Descrição
Visão geral do produto
Especificações técnicas
Parâmetros mecânicos / elétricos
Ambiente de operação
Informações adicionais
- Modelo: CC30-RF20DP1
- Série: sensores de proximidade capacitivos série CC30
- Tipo: padrão
- Formato: cilíndrico, M30
- Princípio de detecção: capacitivo
- Comprimento do cabo: 2 m (cabo moldado)
- Direção de detecção: frontal
- Saída: PNP normalmente aberto (PNP NO)
Especificações técnicas
- Distância de detecção: 20 mm
- Frequência de operação: 100 Hz
- Tempo de resposta: 5 ms
- Objetos detectáveis: não metálicos (corpo de prova padrão: ferro 60×60×1 mm)
- Histérese: <15% da distância de detecção
- Deriva térmica: ±10% na faixa -25–+70 °C (ref. +23 °C)
- Materiais: invólucro PBT; cabo PVC
- Acessórios: porcas ×2, certificado de conformidade
Parâmetros mecânicos / elétricos
- Tipo de saída: PNP NO
- Tensão de alimentação: DC 12–24 V
- Fiação: 3 fios DC
- Grau de proteção: IP67
- Conexão: cabo moldado
- Tipo de sinal: comutação
- Modo de operação: normalmente aberto
- Montagem: embutida
- Consumo de corrente: <10 mA
- Indicador: LED de saída vermelho
- Proteções: proteção contra curto-circuito e surtos
- Influência da tensão: variação de distância <±1% para ±15% de variação de alimentação
- Corrente de carga: <200 mA
- Resistência de isolamento: ≥50 MΩ (DC 500 V)
- Resistência a choque: 500 m/s², 3 vezes por eixo
- Resistência dielétrica: AC 1000 V 50/60 Hz 1 min
- Resistência a vibração: 10–55 Hz, amplitude dupla 1,5 mm, 2 h por eixo
- Peso: aprox. 197 g
Ambiente de operação
- Temperatura de operação: -25 ~ +70 °C
Informações adicionais
- Fiação: diagrama de conexão para cabo moldado fornecido
- Dimensões: desenho dimensional cilíndrico M30 fornecido
- Aplicações recomendadas: eletrônica 3C, sistemas de estacionamento automatizados, logística e armazenagem
