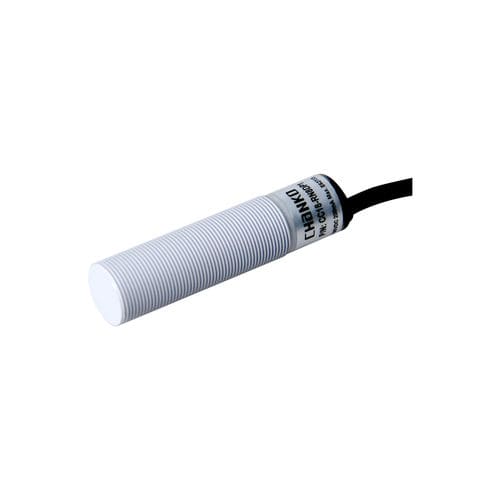

Sensor de proximidade capacitivo CC30-RF20DP2cilíndricoM30com função de comutação
Guardar nos favoritos
Comparar
Características
- Tecnologia
- capacitivo
- Formato
- cilíndrico
- Diâmetro
- M30
- Sinal de saída
- PNP, com função de comutação
- Conexão elétrica
- transmissor integrado
- Tensão de alimentação
- CC, 24 Vcc, 12 Vcc
- Montagem
- faceado
- Material
- em material plástico, em PVC
- Grau de proteção
- IP67
- Aplicações
- industrial
- Outras características
- de 3 fios
- Faixa de medição
MÁX: 20 mm
(0,79 in)MÍN: 0 mm
(0 in)- Temperatura de processo
MÁX: 70 °C
(158 °F)MÍN: -25 °C
(-13 °F)
Descrição
Produto
Especificações técnicas
Parâmetros mecânicos / elétricos
Ambiente de operação
Modelo / Série
- Tipo: Standard
- Distância de deteção: 20 mm
- Carcaça: Cilíndrica, M30
- Princípio de deteção: Capacitivo
- Saída: PNP NC (normalmente fechada)
- Comprimento de cabo: 2 m
Especificações técnicas
- Tipo: Standard
- Distância de deteção: 20 mm
- Princípio: Capacitivo
- Frequência de resposta: 100 Hz
- Tempo de resposta: 5 ms
- Alvo: Não metálico (objeto de teste padrão: ferro 60 × 60 × 1 mm)
- His terese: ≤15% da distância de deteção
- Deriva térmica: ±10% em -25 a +70 °C (referência +23 °C)
- Materiais: Carcaça PBT, Cabo PVC
- Acessórios: Porcas ×2, Certificado de conformidade
Parâmetros mecânicos / elétricos
- Saída: PNP NC
- Alimentação: DC 12–24 V
- Fiação: 3 fios DC
- Grau de proteção: IP67
- Ligação: Cabo moldado
- Tipo de sinal: Comutação
- Modo de funcionamento: Normalmente fechado
- Montagem: Embutida
- Consumo de corrente: < 10 mA
- Indicador: LED de saída vermelho
- Proteções: Proteção contra curto-circuito e sobretensão
- Influência da tensão: Variação na distância de deteção ≤ ±1% para ±15% de variação de alimentação
- Corrente máxima de carga: < 200 mA
- Resistência de isolamento: > 50 MΩ (DC 500 V)
- Resistência a choques: 500 m/s², 3 vezes em X, Y, Z
- Resistência dielétrica: AC 1000 V 50/60 Hz 1 min (partes vivas / carcaça)
- Vibração: 10–55 Hz, amplitude dupla 1,5 mm, 2 h por eixo
- Peso: aprox. 197 g
Ambiente de operação
- Temperatura de funcionamento: -25 a +70 °C
Modelo / Série
- Modelo: CC30-RF20DP2
- Série: Sensores de proximidade capacitivos CC30
- Aplicação: Detecção de alvos não metálicos em ambientes industriais
Catálogos
Não estão disponíveis catálogos para este produto.
