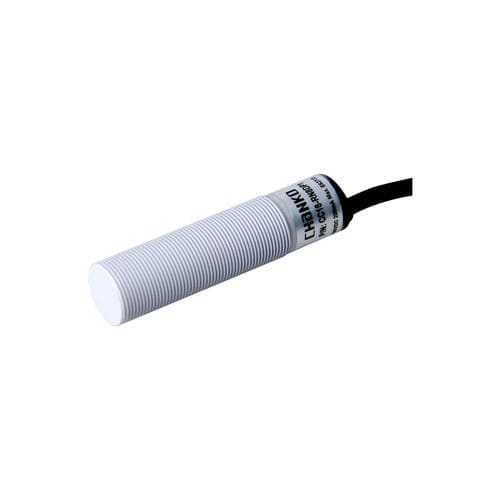

Sensor de proximidade capacitivo CC30-RF20DN2cilíndricoM30com saída por semicondutores
Guardar nos favoritos
Comparar
Características
- Tecnologia
- capacitivo
- Formato
- cilíndrico
- Diâmetro
- M30
- Sinal de saída
- com função de comutação, NPN, com saída por semicondutores
- Tensão de alimentação
- CC, 24 Vcc, 12 Vcc
- Montagem
- faceado
- Material
- em material plástico, em PVC
- Outras características
- sem contato, de 3 fios
- Faixa de medição
MÁX: 20 mm
(0,79 in)MÍN: 0 mm
(0 in)- Temperatura de processo
MÁX: 70 °C
(158 °F)MÍN: -25 °C
(-13 °F)
Descrição
Visão geral do produto
Especificações técnicas
Ambiente de utilização
Acessórios
Característcas / pontos técnicos
- Série/Nome: Sensores de proximidade capacitivos série CC30, modelo CC30-RF20DN2
- Tipo: Padrão
- Distância de detecção: 20 mm
- Carcaça/formato: Cilíndrico, tamanho M30
- Princípio de detecção: Capacitivo
- Saída: NPN NC (normalmente fechado)
- Comprimento do cabo: 2 m (cabo moldado)
- Direção de detecção: Frontal
- Frequência de resposta: 100 Hz
- Tempo de resposta: 5 ms
- Alvo detectável: Objetos não metálicos (peça de ensaio padrão: ferro 60×60×1 mm)
- Acessórios: 2 porcas, certificado
- Materiais: Carcaça PBT; cabo PVC
Especificações técnicas
- Tipo de saída: NPN NC
- Tensão de alimentação: DC 12–24 V
- Alimentação: Três fios DC
- Grau de proteção: IP67
- Conexão: Cabo moldado
- Tipo de sinal: Comutação
- Modo de operação: Normalmente fechado
- Montagem: Embutida
- Consumo de corrente: abaixo de 10 mA
- Indicador: LED de saída vermelho
- Proteções: Proteção contra curto-circuito, proteção contra surtos de alimentação
- Efeito da tensão: Dentro de ±15% da tensão nominal, variação da distância de detecção dentro de ±1%
- Corrente de carga: abaixo de 200 mA
- Resistência de isolamento: >50 MΩ (medida com DC500 V) entre partes energizadas e carcaça
- Resistência a impactos: 500 m/s, 3 vezes nas direções X, Y, Z
- Rigidez dielétrica: AC1000 V 50/60 Hz 1 min (entre partes energizadas e carcaça)
- Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h em X, Y, Z
- Peso: aprox. 197 g
Ambiente de utilização
- Temperatura de funcionamento: -25 a 70 °C (deriva térmica: variação da distância de detecção dentro de ±10% no intervalo -25 a +70 °C em relação a +23 °C)
Acessórios
- Inclui: 2 porcas, certificado
Característcas / pontos técnicos
- Modelo: CC30-RF20DN2 (série CC30)
- Distância de detecção: 20 mm
- Tamanho da carcaça: M30 cilíndrico
- Princípio de detecção: Capacitivo
- Saída: NPN normalmente fechado, saída de comutação
- Grau de proteção: IP67, encapsulamento adequado para ambientes úmidos/ empoeirados
- Alimentação: DC 12–24 V, alimentação DC de três fios
- Cabo: Cabo moldado, comprimento 2 m
- Resposta: 100 Hz / 5 ms
- Materiais: Carcaça PBT, cabo PVC
