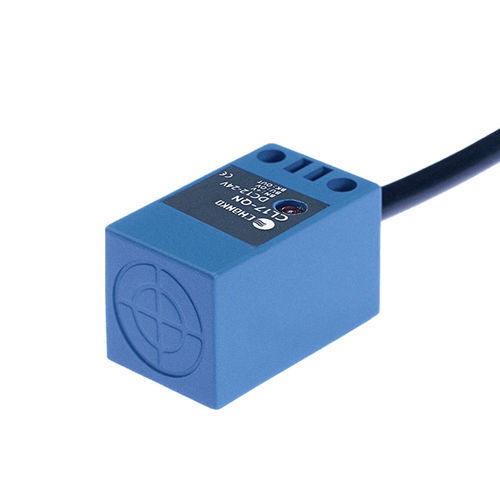

Sensor de proximidade indutivo CL17-QN5DN1quadradocom saída por semicondutorescom função de comutação
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- quadrado
- Sinal de saída
- com função de comutação, NPN, com saída por semicondutores
- Conexão elétrica
- fios desencapados
- Tensão de alimentação
- CC, 24 Vcc, 12 Vcc
- Montagem
- não faceado
- Material
- em material plástico, em PVC
- Grau de proteção
- IP67
- Outras características
- de 3 fios
- Comprimento
30 mm
(1,18 in)- Largura
17 mm
(0,67 in)- Faixa de medição
0,5 cm
(0,2 in)- Temperatura de processo
MÍN: -25 °C
(-13 °F)MÁX: 70 °C
(158 °F)
Descrição
Visão geral do produto
Especificações principais
Mecânico / Elétrico
Ambiente de operação
Aplicações recomendadas
Características técnicas
- Nome do produto: Sensor de proximidade indutivo série CL17
- Modelo: CL17-QN5DN1
- Tipo: Padrão
- Distância de detecção: 5 mm
- Formato: Quadrado
- Princípio de detecção: Indutivo
- Dimensões: 17×17×30 mm
- Saída: NPN NO
Especificações principais
- Comprimento do cabo: 2 m (cabo moldado)
- Direção de detecção: Frontal
- Frequência de resposta: 500 Hz
- Tempo de resposta: 1 ms
- Alvos detectáveis: Metal
- Acessórios: Certificado de conformidade
- Histerese: <10% da distância de detecção
- Objeto de teste padrão: Ferro 17×17×1 mm
- Deriva térmica: Variação <±10% na faixa -25 a +70°C (ref. +23°C)
- Materiais: Carcaça ABS resistente ao calor; cabo PVC
Mecânico / Elétrico
- Saída: NPN NO
- Tensão de alimentação: DC 12–24 V
- Alimentação: 3 fios DC
- Grau de proteção: IP67
- Conexão: Cabo moldado
- Tipo de sinal: Comutação
- Modo de operação: Normalmente aberto (NO)
- Montagem: Não embutido
- Consumo: <15 mA
- Indicador: LED vermelho de saída
- Circuitos de proteção: Proteção contra curto-circuito e surtos
- Influência da tensão: Variação da distância <±1% para ±15% de variação de alimentação
- Corrente de carga: <100 mA
- Resistência de isolamento: >50 MΩ (DC 500 V)
- Resistência a choques: 500 m/s², X/Y/Z 3 choques
- Tensão de resistência: AC 1000 V 50/60 Hz 1 min
- Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, X/Y/Z 2 h
- Peso: aprox. 58 g
Ambiente de operação
- Temperatura ambiente: -25 a +70°C
Aplicações recomendadas
- Fabricação eletrônica (3C)
- Sistemas de estacionamento automatizados
- Logística e armazenamento
Características técnicas
- Série: CL17
- Distância de detecção: 5 mm
- Princípio: Indutivo
- Dimensões: 17×17×30 mm
- Cabo: 2 m (moldado)
- Saída: NPN NO
- Alimentação: DC 12–24 V, 3 fios
- IP: IP67
- Tempo de resposta / frequência: 1 ms / 500 Hz
- Alvo: Metal (padrão: ferro 17×17×1 mm)
- Materiais: Carcaça ABS, cabo PVC
- Temperatura de trabalho: -25 a +70°C
- Peso: ~58 g
