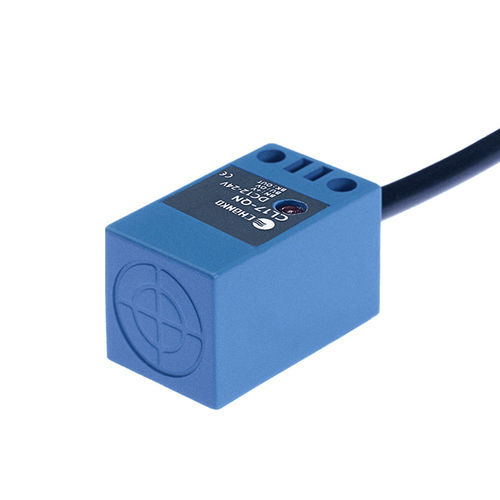

Sensor de proximidade indutivo CL17-QN5DN1quadradoNPNnão faceado
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- quadrado
- Sinal de saída
- NPN
- Montagem
- não faceado
- Material
- em material plástico, em PVC
- Outras características
- de 3 fios
- Comprimento
30 mm
(1,18 in)- Largura
17 mm
(0,67 in)- Faixa de medição
0,5 cm
(0,2 in)- Temperatura de processo
MÁX: 70 °C
(158 °F)MÍN: -25 °C
(-13 °F)
Descrição
Visão geral do produto
Especificações técnicas
Parâmetros mecânicos / elétricos
Ambiente de operação
Aplicações recomendadas
Especificações / resumo técnico
- Série: sensores de proximidade indutivos CL17
- Tipo: sensor indutivo quadrado padrão
- Distância de detecção: 5 mm
- Dimensões: 17×17×30 mm
- Saída: NPN normalmente aberta (NO)
Especificações técnicas
- Comprimento do cabo: 2 m (cabo moldado)
- Direção de detecção: frontal
- Frequência de resposta: 500 Hz
- Tempo de resposta: 1 ms
- Alvos detectáveis: objetos metálicos (alvo padrão: ferro 17×17×1 mm)
- Histérese: <10% da distância de detecção
- Deriva térmica: ±10% na faixa -25 a +70 °C (ref. +23 °C)
- Materiais: carcaça ABS resistente ao calor; cabo PVC
- Acessórios: certificado de conformidade
Parâmetros mecânicos / elétricos
- Tensão de alimentação: DC 12–24 V
- Ligação: três fios DC
- Grau de proteção: IP67
- Conexão: cabo moldado
- Tipo de sinal: comutação
- Modo de funcionamento: normalmente aberto
- Montagem: não embutida
- Consumo: <15 mA
- Indicador: LED vermelho de saída
- Circuitos de proteção: proteção contra curto-circuito e sobretensão
- Influência da tensão: variação <±1% na distância de detecção para ±15% de variação de alimentação
- Corrente de carga: <100 mA
- Resistência de isolamento: >50 MΩ (DC 500 V)
- Resistência a choques: 500 m/s² X/Y/Z, 3 vezes
- Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min
- Resistência a vibrações: 10–55 Hz amplitude dupla 1,5 mm X/Y/Z 2 h
- Peso: aprox. 58 g
Ambiente de operação
- Temperatura de funcionamento: -25 a +70 °C
Aplicações recomendadas
- Fabricação de eletrônica 3C
- Sistemas de estacionamento automatizados
- Automação logística e armazéns
Especificações / resumo técnico
- Modelo: CL17-QN5DN1
- Série: CL17
- Distância de detecção: 5 mm
- Saída: NPN NO
- Alimentação: DC 12–24 V
- Proteção: IP67
- Dimensões: 17×17×30 mm
- Cabo: 2 m moldado
- Resposta: 1 ms / 500 Hz
- Material: carcaça ABS, cabo PVC
- Peso: aprox. 58 g
