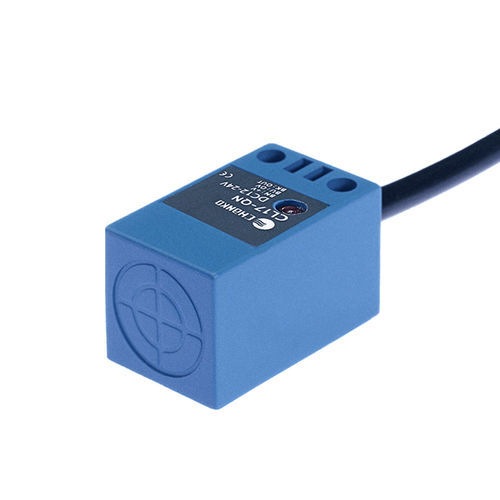

Sensor de proximidade indutivo CL17-QN8DN1quadradoNPNnão faceado
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- quadrado
- Sinal de saída
- NPN
- Montagem
- não faceado
- Grau de proteção
- IP67
- Outras características
- de 3 fios
- Comprimento
34 mm
(1,34 in)- Largura
17 mm
(0,67 in)- Faixa de medição
0,8 cm
(0,31 in)- Temperatura de processo
MÁX: 70 °C
(158 °F)MÍN: -25 °C
(-13 °F)
Descrição
Nome do produto
Principais características
Especificações técnicas
Parâmetros mecânicos e elétricos
Ambiente de operação
- Modelo: CL17-QN8DN1
- Série: sensores de proximidade indutivos série CL17
Principais características
- Tipo: padrão
- Distância de detecção: 8 mm
- Formato: quadrado
- Princípio: indutivo
- Dimensões: 17×17×34 mm
- Saída: NPN, normalmente aberta (NO)
- Comprimento do cabo: 2 m (cabo moldado)
- Grau de proteção: IP67
Especificações técnicas
- Alvo detectável: metal (corpo de ensaio padrão: ferro 24×24×1 mm)
- Histérese / repetibilidade: < 10 % da distância de detecção
- Variação com a temperatura: ±10 % na faixa -25 a +70 °C (ref. +23 °C)
- Frequência de resposta: 500 Hz
- Tempo de resposta: 1 ms
Parâmetros mecânicos e elétricos
- Alimentação: DC 12–24 V, 3 fios DC
- Consumo de corrente: < 15 mA
- Corrente máxima de carga: < 100 mA
- Proteções: proteção contra curto-circuito e surtos
- Resistência de isolamento: > 50 MΩ (DC 500 V)
- Tensão de resistência: AC 1000 V, 1 min
- Resistência a impactos: 500 m/s², 3 impactos em X/Y/Z
- Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h por eixo
- Indicador: LED de saída vermelho
- Conexão: cabo moldado
- Montagem: não embutida (não afundável)
- Peso: aprox. 58 g
Ambiente de operação
- Temperatura de operação: -25 a +70 °C
