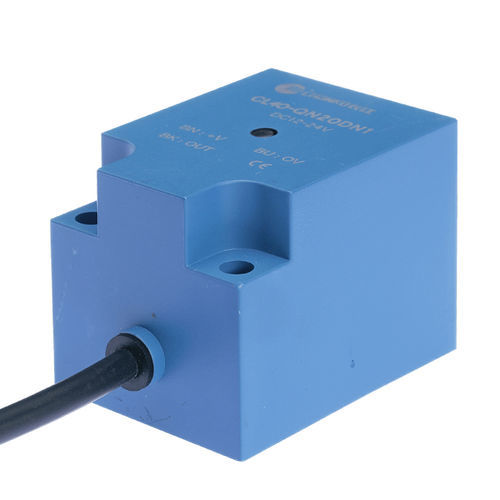

Sensor de proximidade indutivo CL40-QN20DN1quadradocom função de comutaçãoNPN
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- quadrado
- Sinal de saída
- com função de comutação, NPN
- Tensão de alimentação
- CC, 24 Vcc, 12 Vcc
- Montagem
- não faceado
- Material
- em material plástico, em PVC
- Grau de proteção
- IP67
- Outras características
- de 3 fios
- Comprimento
57 mm
(2,24 in)- Largura
40 mm
(1,57 in)- Faixa de medição
2 cm
(0,79 in)- Temperatura de processo
MÁX: 70 °C
(158 °F)MÍN: -25 °C
(-13 °F)
Descrição
Visão geral do produto
Principais especificações
Parâmetros mecânicos / elétricos
Ambiente de funcionamento
Acessórios
Especificações técnicas
- Modelo: CL40-QN20DN1
- Série: sensores de proximidade CL40
- Princípio de detecção: indutivo (para alvos metálicos)
- Formato do invólucro: quadrado
- Dimensões: 40 × 40 × 57 mm
Principais especificações
- Tipo de produto: padrão
- Distância de detecção: 20 mm
- Comprimento do cabo: 2 m
- Direção de detecção: frontal
- Frequência de resposta: 160 Hz
- Tempo de resposta: 3 ms
- Alvo padrão: ferro 60 × 60 × 1 mm
- Histérese: ≤ 10 % da distância de detecção
- Deriva térmica: ±10 % em relação a +23 °C no intervalo -25 a +70 °C
Parâmetros mecânicos / elétricos
- Saída: NPN NO (normalmente aberto)
- Tensão de alimentação: DC 12–24 V
- Alimentação: 3 fios DC
- Conexão: cabo moldado
- Tipo de sinal: comutação
- Montagem: não embutida
- Grau de proteção: IP67
- Consumo de corrente: < 15 mA
- Corrente de carga: < 100 mA
- Indicador: LED vermelho de saída
- Circuitos de proteção: proteção contra curto-circuito e surtos
- Influência da tensão: variação da distância de detecção ±1 % dentro de ±15 % de variação de alimentação
- Resistência de isolamento: ≥ 50 MΩ (DC 500 V)
- Resistência a choques: 500 m/s², 3 vezes por eixo X, Y, Z
- Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min entre partes vivas e invólucro
- Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, 2 h por eixo
- Peso: aprox. 198 g
- Materiais: invólucro ABS resistente ao calor; cabo PVC
Ambiente de funcionamento
- Temperatura de operação: -25 a +70 °C
- Objetos detectáveis: objetos metálicos
Acessórios
- Certificado
Especificações técnicas
- Modelo: CL40-QN20DN1
- Tipo: padrão
- Princípio de detecção: indutivo
- Distância de detecção: 20 mm
- Dimensões: 40 × 40 × 57 mm
- Comprimento do cabo: 2 m
- Saída: NPN NO
- Tensão de alimentação: DC 12–24 V
- Consumo: <15 mA
- Corrente máxima de carga: <100 mA
- Proteção: IP67
- Tempo de resposta: 3 ms
- Temperatura de operação: -25 a +70 °C
- Materiais: invólucro ABS resistente ao calor, cabo PVC
- Peso: aprox. 198 g
