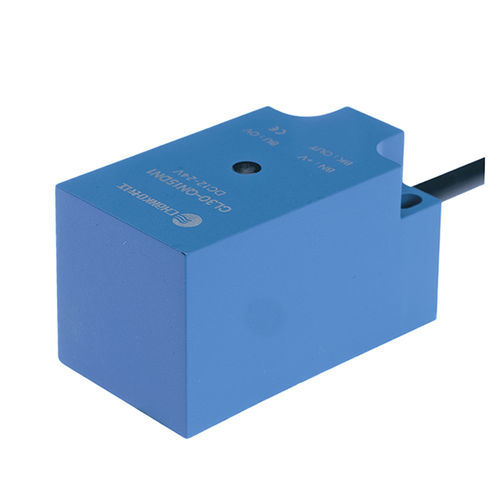

Sensor de proximidade indutivo CL30-QN10DN1quadradoNPNCC
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- quadrado
- Sinal de saída
- NPN
- Tensão de alimentação
- CC, 24 Vcc, 12 Vcc
- Montagem
- não faceado
- Material
- em material plástico, em PVC
- Outras características
- sem contato, de 3 fios
- Comprimento
57 mm
(2,24 in)- Largura
30 mm
(1,18 in)- Faixa de medição
1 cm
(0,39 in)- Temperatura de processo
MÍN: -25 °C
(-13 °F)MÁX: 70 °C
(158 °F)
Descrição
Nome e série do produto
Visão geral
Especificações técnicas
Ambiente de operação
Detecção e acessórios
Documentação
Materiais
- Modelo: CL30-QN10DN1
- Série: sensores de proximidade indutivos CL30
Visão geral
- Tipo: sensor de proximidade indutivo padrão
- Distância de detecção: 10 mm
- Formato: quadrado
- Princípio: indutivo (detecção de metal)
- Dimensões: 30×30×57 mm
- Saída: NPN normalmente aberto (NPN NO)
- Comprimento do cabo: 2 m
- Direção de detecção: frontal
- Frequência de resposta: 500 Hz
- Tempo de resposta: 1 ms
Especificações técnicas
- Tensão de alimentação: DC 12–24 V (3 fios)
- Conexão: cabo moldado
- Grau de proteção: IP67
- Tipo de sinal: saída por chave
- Montagem: não embutida (non-flush)
- Consumo de corrente: <15 mA
- Indicador: LED de saída vermelho
- Proteções: proteção contra curto-circuito e sobretensão
- Influência da tensão: variação de detecção ±1% para ±15% de variação de alimentação
- Corrente máxima de carga: <100 mA
- Resistência de isolamento: >50 MΩ (DC 500 V)
- Resistência a choque: 500 m/s², 3 vezes por eixo X/Y/Z
- Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min
- Resistência a vibrações: 10–55 Hz amplitude dupla 1,5 mm, 2 h por eixo
- Peso: aprox. 136 g
Ambiente de operação
- Temperatura ambiente: -25 a +70 °C
- Deriva térmica: ±10% no intervalo -25 a +70 °C (ref. +23 °C)
Detecção e acessórios
- Objetos detectáveis: metálicos
- Objeto de teste padrão: ferro 30×30×1 mm
- Histérese: <10% da distância de detecção
- Acessórios: certificado de conformidade
Documentação
- Diagramas de saída e desenhos dimensionais disponíveis na página do produto (download)
- Manual (PDF) e modelo 3D (STP) descarregáveis para instalação e projeto
Materiais
- Carcaça: ABS resistente ao calor
- Cabo: PVC
