Centro de usinagem CNC de 3 eixos UGC-500
verticalpara cerâmicacompósito reforçado com fibra de carbono

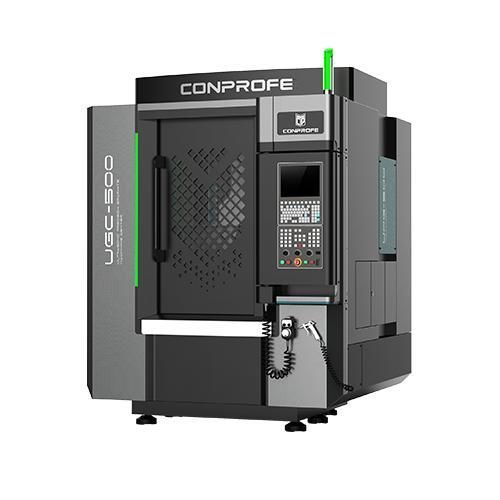

Centro de usinagem CNC de 3 eixos - UGC-500 - Conprofe - vertical / para cerâmica / compósito reforçado com fibra de carbono
Centro de usinagem CNC de 3 eixos - UGC-500 - Conprofe - vertical / para cerâmica / compósito reforçado com fibra de carbono
Centro de usinagem CNC de 3 eixos - UGC-500 - Conprofe - vertical / para cerâmica / compósito reforçado com fibra de carbono - imagem - 2
Centro de usinagem CNC de 3 eixos - UGC-500 - Conprofe - vertical / para cerâmica / compósito reforçado com fibra de carbono - imagem - 3
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Material usinado
compósito reforçado com fibra de carbono, para cerâmica
Estrutura
tipo pórtico
Número de ferramentas
12 ferramentas, 14 ferramentas
Outras características
de alta potência, de alta precisão, de alta rigidez, por ultrassom
Curso X

500 mm
(19,69 in)

Curso Y

400 mm
(15,75 in)

Curso Z

230 mm
(9,06 in)

Velocidade de rotação

24.000 rpm, 30.000 rpm, 32.000 rpm, 40.000 rpm
(150.796 rad.min-1, 188.496 rad.min-1, 201.062 rad.min-1, 251.327 rad.min-1)

Potência

7,5 kW, 8 kW
(10,2 hp, 10,88 hp)

Velocidade de avanço no eixo X

10 m/min

Velocidade de avanço no eixo Y

10 m/min

Velocidade de avanço no eixo Z

10 m/min

Precisão de posicionamento

0,003 mm
(0,00012 in)

Repetibilidade

0,002 mm
(0,00008 in)

Peso total

3.500 kg
(7.716,18 lb)

Comprimento total

1.805 mm
(71,1 in)

Largura total

1.890 mm
(74,4 in)

Altura total

2.350 mm
(92,5 in)

Descrição

Visão geral do produto
  • Estrutura de pórtico integrada e rígida com viga de grande seção para maior estabilidade estrutural
  • Peças fundidas otimizadas por FEM para reduzir deformações e aumentar a rigidez
  • Guias lineares de rolos de alta rigidez e fuso síncrono de ímã permanente de alta potência; chiller com frequência variável para manter a expansão térmica do fuso estável


Vedação
  • Eixos X/Y: proteção por foles multicamadas, labirinto em chapa e vedação por fluxo de ar em sobrepressão; eixo Z: fole anelar
  • Magazine de ferramentas: fole blindado totalmente fechado com função de sopro para limpeza dos porta‑ferramentas
  • Quadro elétrico: totalmente vedado com tiras de vedação e ar condicionado
  • Fuso: vedação em múltiplas etapas incluindo labirinto, fluxo de ar em sobrepressão e anéis de vedação


Destaques do produto
  • Projeto de pórtico integrado com viga de grande seção garantindo rigidez homogênea
  • Fundidos otimizados por FEM para limitar deformações
  • Sistema de extração de pó de alta capacidade com múltiplas entradas e dispositivo portátil para limpeza interna
  • Base em chapa de aço inoxidável para reduzir aderência de poeira
  • Foles multicamadas e labirinto em chapa para proteger as guias lineares


Casos de aplicação
  • Desenvolvido para usinagem de alta precisão e alta eficiência de grafite, cerâmica verde, compósitos de fibra de carbono e outros materiais duros‑frágeis ou difíceis de usinar


Especificações técnicas
  • Modelo: UGC-500A｜B
  • Curso eixos X/Y/Z: 500x400x230 mm
  • Dimensão da mesa: 500x400 mm
  • Carga máxima da mesa: 200 kg
  • Fuso ultrassônico: padrão
  • Diâmetro do fuso: Φ100｜Φ120 mm
  • Velocidade máx. do fuso (curto prazo): 40,000｜30,000 rpm
  • Velocidade máx. do fuso (longo prazo): 32,000｜24,000 rpm
  • Potência nominal: 8｜7.5 kW
  • Velocidade rápida X/Y/Z: 15/15/15 m/min
  • Velocidade máx. de avanço X/Y/Z: 10/10/10 m/min
  • Precisão de posicionamento X/Y/Z: 0.003 mm
  • Repetibilidade X/Y/Z: 0.002 mm
  • Tipo de magazine de ferramentas: tipo guarda‑chuva (Umbrella Type)
  • Capacidade de ferramentas: 14｜12 (n.º de ferramentas)
  • Peso total (incl. acessórios): 3,500 kg
  • Tamanho da máquina (CxLxA): 1,805x1,890x2,350 mm
  • Controlador CNC: SIEMENS 828D-280
  • Proteção: proteção em três camadas
