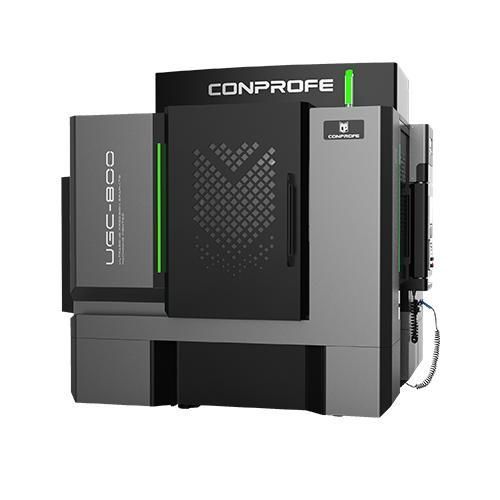

Centro de usinagem CNC de 3 eixos UGC-800verticalpara cerâmicacompósito reforçado com fibra de carbono
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Material usinado
- compósito reforçado com fibra de carbono, para cerâmica
- Estrutura
- tipo pórtico
- Aplicações
- para usinagem de grafite
- Outras características
- de alta potência, de alta precisão, de alta rigidez, por ultrassom
- Curso X
800 mm
(31,5 in)- Curso Y
800 mm
(31,5 in)- Curso Z
300 mm
(11,81 in)- Velocidade de rotação
MÍN: 16.000 rpm
(100.531 rad.min-1)MÁX: 40.000 rpm
(251.327 rad.min-1)- Potência
6 kW, 7,5 kW, 20 kW
(8,16 hp, 10,2 hp, 27,19 hp)- Velocidade de avanço no eixo X
10 m/min
- Velocidade de avanço no eixo Y
10 m/min
- Velocidade de avanço no eixo Z
10 m/min
- Capacidade máx. da mesa
1.000 kg
(2.205 lb)- Precisão de posicionamento
0,003 mm
(0,00012 in)- Repetibilidade
0,002 mm
(0,00008 in)- Peso total
9.000 kg
(19.841,6 lb)- Comprimento total
2.990 mm
(117,7 in)- Largura total
2.935 mm
(115,6 in)- Altura total
2.875 mm
(113,2 in)
Descrição
Visão geral do produto
Destaques do produto
Casos de aplicação
Parâmetros técnicos
Especificações técnicas
- Estrutura de pórtico integrada e rígida com viga de grande seção e estrutura de fundição otimizada por FEM para maior rigidez e menor deformação.
- Guias lineares de rolos de alta rigidez e spindle síncrono de ímã permanente de alta potência; chiller de água com frequência variável para controlar a expansão térmica do spindle.
- Vedação abrangente: foles multicamada e labirintos em chapa em X/Y, fole anelar em Z, gabinete elétrico totalmente selado com refrigeração climatizada, múltiplos métodos de vedação no spindle.
- Proteção do magazine de ferramentas com fole blindado e função de sopro; coletor portátil e sistema de extração de pó de alta potência com múltiplas entradas; base em aço inoxidável para reduzir adesão de pó.
Destaques do produto
- Projeto em pórtico para alta rigidez e estabilidade sob cargas elevadas.
- Estrutura de fundição projetada por FEM para minimizar vibrações e deformações.
- Opções de spindle de alta velocidade e guias lineares de alta rigidez para usinagem de precisão.
- Chiller de água com frequência variável para comportamento térmico consistente do spindle.
- Extração de pó multiponto e ferramentas de limpeza a bordo para limitar contaminação ao usinar materiais frágeis.
Casos de aplicação
- Projetado para usinagem de alta precisão e alta eficiência de grafite, cerâmica verde, compósitos de fibra de carbono e outros materiais duros e frágeis ou de difícil usinagem.
Parâmetros técnicos
- Item: UGC-800A｜B｜C
- Curso X/Y/Z: 800 x 800 x 300 mm
- Dimensão da mesa: 850 x 850 mm
- Carga máxima da mesa: 1,000 kg
- Spindle ultrassônico: padrão
- Diâmetro do spindle: Φ100｜Φ120｜Φ150 mm
- Velocidade máx. do spindle (curto prazo): 40,000｜30,000｜20,000 rpm
- Velocidade máx. do spindle (longo prazo): 32,000｜24,000｜16,000 rpm
- Potência nominal: 6｜7.5｜20 kW
- Velocidade rápida X/Y/Z: 24/24/24 m/min
- Velocidade máxima de avanço X/Y/Z: 10/10/10 m/min
- Precisão de posicionamento X/Y/Z: 0.003 mm
- Repetibilidade X/Y/Z: 0.002 mm
- Tipo de magazine de ferramentas: Disco｜Disco｜Corrente
- Capacidade de ferramentas: Não-ultrassônico: 24｜24｜40; Ultrassônico: 24｜24｜20
- Peso total (incl. acessórios): 9,000 kg
- Tamanho da máquina (L x W x H): 2,990 x 2,935 x 2,875 mm
- Controlador CNC: SIEMENS 828D-280
- Proteção: vedação em três camadas (foles, labirintos em chapa, fluxo de ar em pressão positiva)
Especificações técnicas
- Modelo: UGC-800
- Curso X/Y/Z: 800 x 800 x 300 mm
- Dimensão da mesa: 850 x 850 mm
- Carga máxima da mesa: 1,000 kg
- Opções de diâmetro do spindle: Φ100, Φ120, Φ150 mm
- Velocidade máx. do spindle (curto prazo): até 40,000 / 30,000 / 20,000 rpm
- Velocidade máx. do spindle (longo prazo): até 32,000 / 24,000 / 16,000 rpm
- Potência nominal do spindle: 6 / 7.5 / 20 kW
- Velocidade rápida (X/Y/Z): 24 m/min cada
- Velocidade máxima de avanço (X/Y/Z): 10 m/min cada
- Precisão de posicionamento (X/Y/Z): 0.003 mm
- Repetibilidade (X/Y/Z): 0.002 mm
- Magazine de ferramentas: tipos disco ou corrente conforme variante
- Capacidade de ferramentas: Não-ultrassônico: 24 / 24 / 40; Ultrassônico: 24 / 24 / 20
- Peso total (com acessórios): 9,000 kg
- Área ocupada (L x W x H): 2,990 x 2,935 x 2,875 mm
- Controlador CNC: SIEMENS 828D-280
- Proteção / Vedação: foles multicamada, labirintos em chapa, vedação por fluxo de ar em pressão positiva, gabinete elétrico selado e climatizado, múltiplos métodos de vedação do spindle
