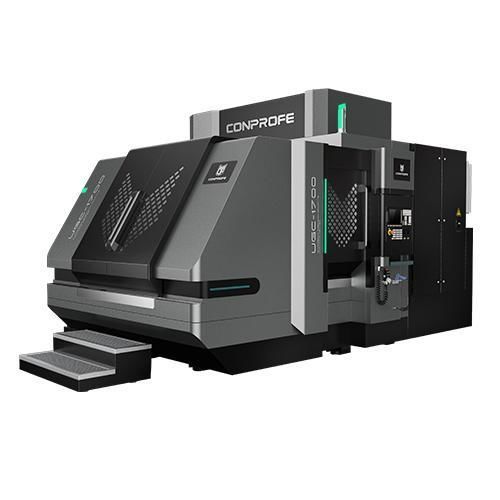

Centro de usinagem CNC vertical UGC-1700

para cerâmicacompósito reforçado com fibra de carbonotipo pórtico

Visão geral do produto

• Estrutura de pórtico integrada e rígida com viga de grande seção projetada para reduzir deformações e proporcionar elevada rigidez estrutural.
• Estrutura fundida otimizada por análise de elementos finitos (FEM) para controlar deformações das peças e da máquina e a sua frequência natural.
• Guias lineares de rolos de alta rigidez e fuso síncrono de ímã permanente; chiller de água de frequência variável para estabilizar a dilatação térmica do fuso. Fuso ultrassônico padrão.
• Vedação e proteção abrangentes: foles multicamadas e labirintos em chapa nos eixos X/Y/Z, magazine de ferramentas totalmente fechado com fole blindado e função de limpeza por ar, quadro elétrico totalmente selado com arrefecimento climatizado e múltiplos métodos de vedação do fuso.

Destaques do produto

• Estrutura de pórtico integrada com viga de grande seção para maior rigidez.
• Projeto de fundição otimizado por FEM para minimizar deformações sob carga.
• Sistema de guia por rolos lineares de alta rigidez e fusos de alta potência (Φ100/Φ120/Φ150).
• Chiller de água de frequência variável para controlo térmico do fuso e sistema de captação de pó de alta potência com múltiplas entradas e limpeza manual interna.
• Proteções com foles multicamadas e labirintos em chapa para proteger as guias lineares contra pó e contaminação.

Casos de aplicação

• Projectado para usinagem de alta precisão e alta eficiência de grafite, cerâmica verde, compósitos de fibra de carbono, materiais duros-frágeis, materiais compósitos e metais difíceis de cortar.

Parâmetros técnicos (tabela)
Item | UGC-1700A｜B｜C | Unit
X/Y/Z-Axis Travel | 1,700x1,200x300 | mm
Worktable Dimension | 1,700x1,200 | mm
Max. Load of Worktable | 1,500 | kg
Ultrasonic Spindle | Standard | /
Spindle Diameter | Φ100｜Φ120｜Φ150 | mm
Max. Spindle Speed (Short-Duration) | 40,000｜30,000｜20,000 | rpm
Max. Spindle Speed (Long-Duration) | 32,000｜24,000｜16,000 | rpm
Rated Power | 6｜7.5｜20 | kW
X/Y/Z-Axis Rapid Speed | 15/15/24 | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | m/min
X/Y/Z-Axis Positioning Accuracy | 0.003 | mm
X/Y/Z-Axis Repeatability | 0.002 | mm
Tool Magazine Type | Disc Type｜Disc Type｜Chain Type | /
Tool Holding Capacity | Non-Ultrasonic: 24｜24｜40 Ultrasonic: 24｜24｜20 | No. of Tools
Total Weight (incl. Accessories) | 13,000 | kg
Machine Size (LxWxH) | 4,660x3,350x2,910 | mm
CNC Controller | SIEMENS 828D-280 | /
Protection | Three-Layer Protection | /

Especificações técnicas

• Modelo: UGC-1700
• Estrutura: Pórtico integrado rígido com viga de grande seção
• Tipo de guia: Guia linear de rolos de alta rigidez
• Fuso: Fuso síncrono de ímã permanente; fuso ultrassónico padrão
• Diâmetros de fuso disponíveis: Φ100, Φ120, Φ150
• Rotações do fuso (curto/longo): até 40,000 / 32,000 rpm (varia conforme o fuso)
• Potências nominais: 6 / 7.5 / 20 kW
• Percursos (X/Y/Z): 1,700 x 1,200 x 300 mm
• Dimensão da mesa: 1,700 x 1,200 mm; carga máx. 1,500 kg
• Capacidade de ferramentas: Sem ultrassom até 24 / 24 / 40 dependendo da variante; configurações ultrassónicas até 24 / 24 / 20 dependendo da variante
• Controlador CNC: SIEMENS 828D-280
• Proteção/vedação: foles multicamadas, labirintos em chapa, fluxo de ar em sobrepressão, anéis de vedação, quadro elétrico selado com arrefecimento climatizado
• Peso da máquina: 13,000 kg
• Dimensões da máquina (LxWxH): 4,660 x 3,350 x 2,910 mm
