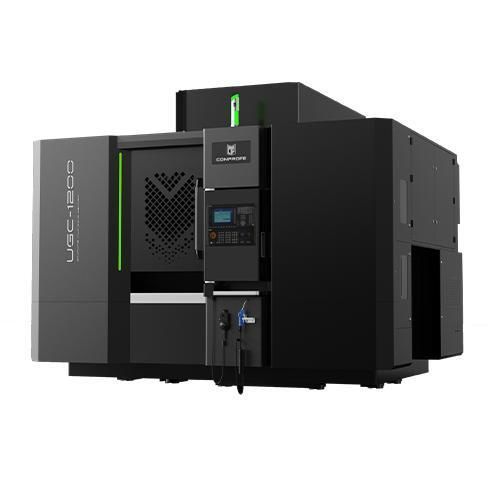

Centro de usinagem CNC de 3 eixos UGC-1200

verticalpara cerâmicacompósito reforçado com fibra de carbono

Visão geral

• Estrutura de pórtico integrada e rígida com viga transversal de grande secção para maior rigidez estrutural
• Estrutura de fundição otimizada por análise de elementos finitos (FEM) para minimizar deformações e controlar o comportamento modal das peças e da máquina
• Guias lineares de rolos de alta rigidez; fuso elétrico síncrono de ímã permanente de alta potência; refrigerador de água com frequência variável para estabilizar a dilatação térmica do fuso
• Estratégia abrangente de vedação:
  - Proteção dos eixos: X/Y: foles multicamadas, labirinto em chapa e vedação por fluxo de ar em pressão positiva; Z: fole anelar
  - Magazine de ferramentas: fole blindado totalmente fechado com função de sopro para limpeza do porta-ferramentas
  - Quadros elétricos: totalmente selados com tiras de vedação e arrefecimento climatizado
  - Fuso: vedação em vários estágios incluindo labirinto, fluxo de ar em sobrepressão e anéis de vedação

Destaques do produto

• Estrutura de pórtico integrada com viga transversal de grande secção para maior rigidez
• Fundição otimizada por FEM para reduzir deformações sob carga
• Guia linear de rolos de alta rigidez combinada com fuso síncrono de ímã permanente de alta potência
• Refrigerador de água com frequência variável que mantém condições térmicas constantes no fuso
• Gestão eficaz de pó: extração de alta potência com múltiplas entradas, limpeza interna portátil e base em aço inoxidável para reduzir adesão de pó
• Proteção multicamada dos eixos (foles duplos em X/Y, anelar em Z) formando um labirinto em chapa para evitar contaminação das guias lineares

Casos de aplicação
Projetado para usinagem de alta precisão e alta eficiência de grafite, cerâmica verde, compósitos de fibra de carbono e outros materiais duros-frágeis ou difíceis de usinar, bem como metais.

Parâmetros técnicos (tabela)
Item - UGC-1200A｜B｜C - Unidade
X/Y/Z-Axis Travel - 800×1200×300 - mm
Worktable Dimension - 850×1250 - mm
Max. Load of Worktable - 1000 - kg
Ultrasonic Spindle - Standard - /
Spindle Diameter - Φ100｜Φ120｜Φ150 - mm
Max. Spindle Speed (Short-Duration) - 40,000｜30,000｜20,000 - rpm
Max. Spindle Speed (Long-Duration) - 32,000｜24,000｜16,000 - rpm
Rated Power - 6｜7.5｜20 - kW
X/Y/Z-Axis Rapid Speed - 24/24/24 - m/min
X/Y/Z-Axis Max. Feed Speed - 10/10/10 - m/min
X/Y/Z-Axis Positioning Accuracy - 0.003 - mm
X/Y/Z-Axis Repeatability - 0.002 - mm
Tool Magazine Type - Disc Type｜Disc Type｜Chain Type - /
Tool Holding Capacity - Non-Ultrasonic: 24｜24｜40; Ultrasonic: 24｜24｜20 - No. of Tools
Total Weight (incl. Accessories) - 11,000 - kg
Machine Size (L×W×H) - 2,990×3,770×2,900 - mm
CNC Controller - SIEMENS 828D-280 - /
Protection - Three-Layer Protection - /

Características / Especificações técnicas

• Modelo: UGC-1200 (variantes: UGC-1200A/B/C)
• Curso X/Y/Z: 800 × 1200 × 300 mm
• Dimensão da mesa: 850 × 1250 mm
• Carga máxima da mesa: 1000 kg
• Diâmetros de fuso disponíveis: Φ100, Φ120, Φ150 mm
• Velocidade máxima do fuso (curto prazo): 40.000 / 30.000 / 20.000 rpm (por variante)
• Velocidade máxima do fuso (longo prazo): 32.000 / 24.000 / 16.000 rpm (por variante)
• Potência nominal do fuso: 6 / 7,5 / 20 kW (por variante)
• Deslocamento rápido (X/Y/Z): 24 m/min
• Velocidade máxima de avanço (X/Y/Z): 10 m/min
• Precisão de posicionamento (X/Y/Z): 0,003 mm
• Repetibilidade (X/Y/Z): 0,002 mm
• Magazine de ferramentas: tipo disco ou tipo corrente dependendo da variante
• Capacidade de ferramentas: Não ultrassônico: 24/24/40; Ultrassônico: 24/24/20 (por variante)
• Peso total (incl. acessórios): 11.000 kg
• Dimensões da máquina (L×W×H): 2.990 × 3.770 × 2.900 mm
• Controlador CNC: SIEMENS 828D-280
• Proteção: proteção em três camadas com múltiplas medidas de vedação para eixos, magazine de ferramentas, quadro elétrico e fuso
