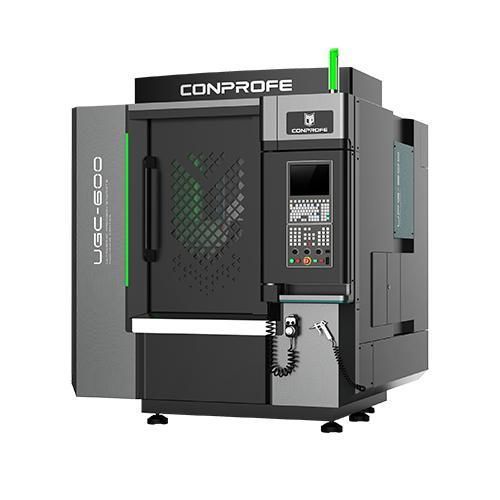

Centro de usinagem CNC de 3 eixos UGC-600

verticalpara cerâmicacompósito reforçado com fibra de carbono

Visão geral do produto

• Estrutura de pórtico integrada e rígida com viga transversal de grande seção para estabilidade estrutural
• Estrutura de fundição otimizada por FEM para reduzir deformações e aumentar rigidez
• Guias lineares de rolos de alta rigidez e fuso síncrono de ímã permanente de alta potência; chiller de água com frequência variável para controlar a dilatação térmica do fuso
• Sistema de selagem abrangente:
  - Proteção de fuso/parafuso e guias lineares: eixos X/Y com foles multicamadas, labirinto em chapa e fluxo de ar em pressão positiva; eixo Z com foles anulares
  - Magazine de ferramentas: foles blindados totalmente fechados com função de sopro para limpeza dos porta-ferramentas
  - Quadro elétrico: totalmente selado com tiras de vedação e refrigeração climatizada
  - Fuso: vedação em múltiplas etapas incluindo labirinto, fluxo de ar em pressão positiva e anéis de vedação

Principais características

• Pórtico integrado com viga de grande seção para alta rigidez
• Fundição otimizada por FEM para redução de deformações
• Fuso síncrono de ímã permanente de alta potência e guias lineares de rolos de alta rigidez
• Chiller de água com frequência variável para estabilizar a temperatura do fuso
• Sistema de extração de pó de alta capacidade com múltiplas entradas; limpador manual para canais internos; base em chapa inox que reduz a aderência de poeira
• Proteções por foles multicamadas e labirinto em chapa para evitar contaminação das guias lineares

Aplicações

• Projetado para usinagem de alta precisão e alta eficiência de grafite, cerâmica verde, compósitos de fibra de carbono, materiais duros-frágeis e metais de difícil usinagem

Parâmetros técnicos
Item: UGC-600A｜B｜C
Curso Eixos X/Y/Z: 600 x 500 x 250 mm
Dimensão da mesa: 620 x 560 mm
Carga máxima da mesa: 300 kg
Fuso ultrassônico: Standard
Diâmetro do fuso: Φ100｜Φ120｜Φ150 mm
Velocidade máx. do fuso (curto prazo): 40.000｜30.000｜20.000 rpm
Velocidade máx. do fuso (longo prazo): 32.000｜24.000｜16.000 rpm
Potência nominal: 6｜7.5｜20 kW
Velocidade rápida eixos X/Y/Z: 15/15/15 m/min
Velocidade máxima de avanço eixos X/Y/Z: 10/10/10 m/min
Precisão de posicionamento eixos X/Y/Z: 0,003 mm
Repetibilidade eixos X/Y/Z: 0,002 mm
Tipo de magazine: tipo guarda-chuva (umbrella type)
Capacidade de ferramentas: 15｜13｜9 (n.º de ferramentas)
Peso total (incl. acessórios): 5.000 kg
Dimensões máquina (CxLxA): 1.950 x 2.100 x 2.390 mm
Controlador CNC: SIEMENS 828D-280
Proteção: proteção em três camadas e foles multicamadas
