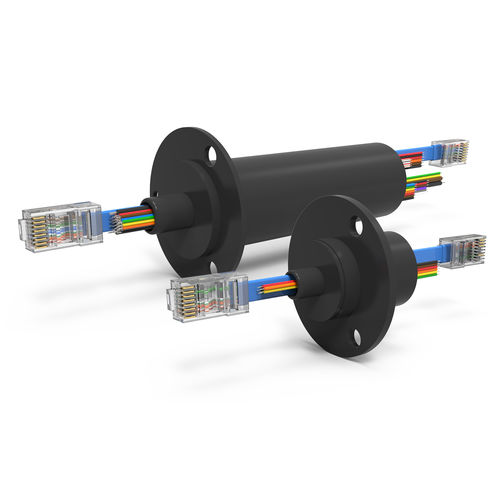

Anel coletor via Ethernet ESE series

Gigabit Ethernetde cápsulacompacto

Descrição
A série ESE de anéis coletores Ethernet é um conjunto rotativo para transferir potência, circuitos de controlo e dados (analógicos e digitais) de entradas fixas para saídas rotativas. Os modelos suportam 100Base-T e 1000Base-T Ethernet, juntamente com combinações de circuitos de potência de 2 A, 5 A e 10 A. A série utiliza contactos ouro sobre ouro para reduzir o ruído elétrico e prolongar a vida útil. As unidades padrão estão disponíveis com 8 a 51 circuitos. São fornecidas vedações para ambientes com poeira leve e salpicos; opcionais carcaça de proteção IP65 disponíveis.

Resumo das especificações chave
Classificação de corrente | Série
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
Outros | Soluções personalizadas disponíveis

Classificação de tensão | Série
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
Outros | Soluções personalizadas disponíveis

Velocidade de dados | Série
Abaixo de 50 Mbps (Não-Ethernet) | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
Outros | Soluções personalizadas disponíveis

Configurações (seleção)
Peça # | Circuitos totais | (Circuitos) Amperes | Classificação de tensão | Comprimento da cápsula | Velocidade máxima de operação | Velocidade máxima de dados
ESE224 | 8 | (2x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | Até 100 Mbps (100Base-T)
ESE64 | 10 | (6x) 2A, (1x) Ethernet | 240V | 1.410" [36 mm] | 250 RPM | Até 100 Mbps (100Base-T)
ESE264 | 12 | (6x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | Até 100 Mbps (100Base-T)
ESE284 | 14 | (8x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | Até 100 Mbps (100Base-T)
ESE2124 | 18 | (12x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | Até 100 Mbps (100Base-T)
ESE24278 | 41 | (27x) 2A, (4x) 5A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Até 1 Gbps (1000Base-T)
ESE8278 | 43 | (27x) 2A, (8x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Até 1 Gbps (1000Base-T)
ESE2358 | 45 | (35x) 2A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Até 1 Gbps (1000Base-T)
ESE4358 | 47 | (35x) 2A, (4x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Até 1 Gbps (1000Base-T)
ESE438 | 51 | (43x) 2A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Até 1 Gbps (1000Base-T)

Características / Destaques funcionais

• Suporte Ethernet: 100Base-T (100 Mbps) e 1000Base-T (1 Gbps) conforme o modelo
• Contactos ouro sobre ouro de alto desempenho para baixo ruído elétrico
• Circuitos de potência em combinações de 2 A, 5 A e 10 A
• Modelos padrão: 8 a 51 circuitos (várias configurações)
• Vedações para poeira leve e salpicos; carcaça IP65 opcional
• Calibres dos condutores: 28, 26, 20, 16 AWG
• Comprimento do cabo: 48" [1219 mm] padrão
• Material do fio: cobre prateado
• Material de contacto: ouro
• Ruído elétrico: 60 milliohms (máx.)
• Opções coaxiais disponíveis (RG178 / RG179)
• Rolamento de esferas de precisão para vida útil prolongada
• Terminações Ethernet fornecidas segundo a fiação T568B com conectores RJ45
• Compatível com formatos IEEE 802.3
• Transfere sinais analógicos, digitais e de dados; compatível com protocolos de bus comuns

Notas
Os valores dependem dos parâmetros específicos da aplicação; a vida operacional depende da velocidade de rotação, do ciclo de serviço e da temperatura. Consulte a documentação do fabricante para limites específicos da aplicação.
