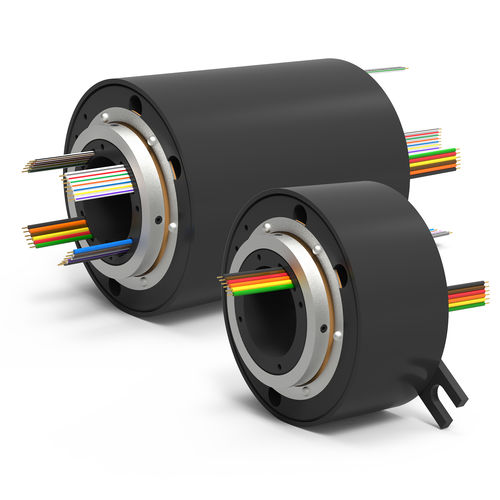

Anel coletor elétrico EST series

de eixo ococom contatos em ouroconvencional

Visão geral
A série EST Series de anéis coletores elétricos com furo passante transfere energia, circuitos de controle e dados analógicos/digitais entre entradas estacionárias e saídas rotativas. Possui furo passante de 1,5 in [38,1 mm] para montagem em eixo e contatos de escova de fibra de longa duração que não exigem lubrificação e produzem poucos resíduos de desgaste. Modelos padrão estão disponíveis com 6, 12, 18 e 24 circuitos. A série pode ser fornecida como parte de pacotes integrados de união rotativa de fluido + anel coletor elétrico para transferência combinada de fluido e elétrico.

Configurações

• EST6 — 6 circuitos (6×10A), 600V, comprimento do invólucro 2.130" [54 mm], 250 RPM máx., velocidade de dados abaixo de 50 Mbps
• EST12 — 12 circuitos (12×10A), 600V, comprimento do invólucro 3.070" [78 mm], 250 RPM máx., velocidade de dados abaixo de 50 Mbps
• EST18 — 18 circuitos (18×10A), 600V, comprimento do invólucro 4.010" [102 mm], 250 RPM máx., velocidade de dados abaixo de 50 Mbps
• EST24 — 24 circuitos (24×10A), 600V, comprimento do invólucro 4.940" [125 mm], 250 RPM máx., velocidade de dados abaixo de 50 Mbps

Destaques do produto

• Tamanho do furo passante: 1,5 in [38,1 mm] para montagem em eixo
• Tipo de contato: escovas de fibra de longa duração (baixo desgaste, sem lubrificação)
• Contagem de circuitos padrão: 6, 12, 18, 24 (EST6, EST12, EST18, EST24)
• Projetado para transferir energia, circuitos de controle e dados analógicos/digitais

Aplicações / Integração
Os modelos padrão da série EST suportam instalações apenas elétricas e podem ser integrados com uniões rotativas de fluido quando for necessário transferir fluido e eletricidade simultaneamente.

Especificações técnicas

• Corrente nominal (típica por circuito): 10A
• Tensão nominal: 600V
• Velocidade máxima de operação: 250 RPM
• Velocidade máxima de dados (não Ethernet): abaixo de 50 Mbps
• Montagem: furo passante (1,5 in [38,1 mm])
• Circuitos padrão: 6, 12, 18, 24
• Bitola do condutor: 16 AWG
• Comprimento do cabo: 36" [914 mm]
• Material do cabo: cobre estanhado
• Material do contato: prata
• Ruído elétrico: 100 milliohms (máx.)
• Temperatura de operação: -40° F a 176° F [-40° C a 80° C]
• Proteção: resistente a poeira, respingos leves e condensação
• Projeto: baixo torque; baixa força de contato por fibra
• Capacidade de sinal: transfere sinais analógicos e digitais; compatível com barramentos de dados comuns (dependendo da aplicação)
