Anel coletor de cápsula ESM series

convencionalcom contato flexívelcom contatos em ouro

Apresentação

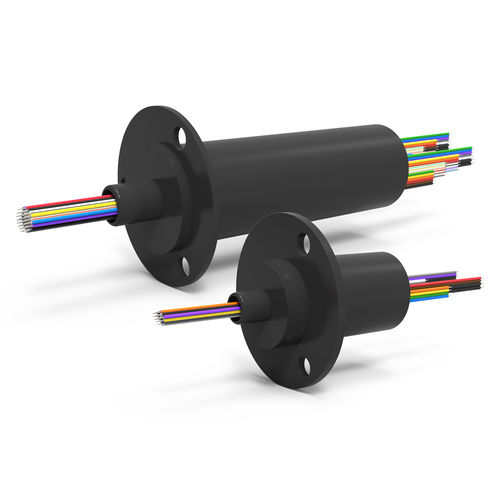

A série ESM de anéis deslizantes elétricos é um conjunto rotativo em formato de cápsula, compacto, projetado para transferir energia, circuitos de controle e dados analógicos/digitais entre entradas estacionárias e saídas rotativas. Inclui contactos ouro sobre ouro, rolamentos de esferas de precisão para longa vida útil, baixo ruído elétrico e fios flexíveis codificados por cor. Modelos padrão estão disponíveis de 9 a 52 circuitos e suportam velocidades de dados até 50 megabits/segundo. As unidades incluem vedações para ambientes com pó leve e respingos. Está disponível, como opção, um invólucro protetor com classificação IP65 para maior proteção contra água e pó. Pacotes integrados fluido + elétrico (união rotativa de fluido + anel deslizante elétrico) também estão disponíveis como opção.

Principais características

• Funções de transferência: energia, circuitos de controle, dados analógicos e digitais
• Material de contacto: contactos ouro sobre ouro para baixo ruído elétrico
• Rolamento: rolamentos de esferas de precisão para longa vida útil
• Fios de saída: condutores flexíveis e codificados por cor
• Vedação: vedações para pó leve e respingos; invólucro protetor IP65 opcional para proteção completa água/pó
• Intervalo típico de circuitos: modelos padrão 9 a 52 circuitos
• Classificações típicas de corrente: 2A, 5A, 10A (opções por circuito dependem da configuração)
• Capacidade de transferência de dados: suporta velocidades até 50 Mbps (não Ethernet)

Exemplos de configurações (seleção)
Exemplos de peças e comprimentos típicos de cápsula:
ESM36 — 9 circuitos — comprimento de cápsula 1.940" [49 mm]
ESM312 — 15 circuitos — comprimento de cápsula 1.940" [49 mm]
ESM420 — 24 circuitos — comprimento de cápsula 2.600" [66 mm]
ESM428 — 32 circuitos — comprimento de cápsula 2.600" [66 mm]
ESM440 — 44 circuitos — comprimento de cápsula 3.500" [89 mm]
ESM448 — 52 circuitos — comprimento de cápsula 3.500" [89 mm]

Tabela — Corrente nominal vs Série
Corrente nominal | Série
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET

Tabela — Tensão nominal vs Série
Tensão nominal | Série
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET

Observações sobre dados digitais
A transmissão fiável de sinais digitais depende de uma combinação de parâmetros de aplicação (topologia, cabeamento, comprimento, velocidade, interferências, etc.). Os valores de desempenho indicados (por ex.: "até 50 Mbps") referem-se a condições típicas da série ESM e não garantem compatibilidade com todos os protocolos digitais. Para requisitos Ethernet/100Base-T/1G, selecionar séries concebidas para essas taxas de dados.
