Anel coletor elétrico ESET series

via EthernetGigabit Ethernetde eixo oco

Descrição

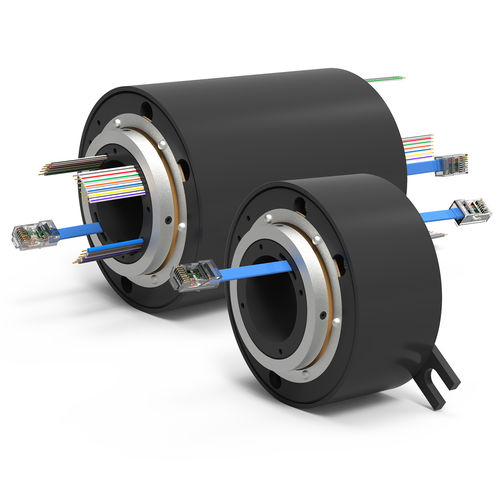

O anel coletor Ethernet com furo passante da série ESET é um conjunto rotativo utilizado para transferir energia, circuitos de controle e dados (analógicos/digitais) entre entradas estacionárias e saídas rotativas. Possui furo passante de 1,5 in (38,1 mm) para montagem em eixo e suporta 100Base-T ou 1000Base-T Ethernet com terminação RJ45. O projeto emprega contatos de escova de fibra de baixo desgaste que não requerem lubrificação. Modelos padrão disponíveis de 4 a 22 circuitos. Soluções integradas fluido + elétrico estão disponíveis para pacotes combinados de união rotativa e anel coletor elétrico.

Principais características

• Furo passante 1,5 in (38,1 mm) para montagem direta em eixo
• Suporte Ethernet: 100Base-T (100 Mbps) e 1000Base-T (1 Gbps) com terminação RJ45
• Contatos de escova de fibra de baixo desgaste — sem necessidade de lubrificação
• Contagem padrão de circuitos de 4 a 22; configurações personalizáveis disponíveis
• Pacotes integrados fluido + elétrico disponíveis para união rotativa combinada e transmissão elétrica

Configurações (modelos selecionados)

• ESET4 — Circuitos totais: 4; (1x) Ethernet; Tensão nominal: 240V; Comprimento da cápsula: 2,130" (54 mm); Velocidade máxima de operação: 250 RPM; Velocidade máxima de dados: Até 100 Mbps (100Base-T)
• ESET8 — Circuitos totais: 8; (1x) Ethernet; Tensão nominal: 240V; Comprimento da cápsula: 3,070" (78 mm); Velocidade máxima de operação: 250 RPM; Velocidade máxima de dados: Até 1 Gbps (1000Base-T)
• ESET68 — Circuitos totais: 14; (6x) 10A, (1x) Ethernet; Tensão nominal: 600V; Comprimento da cápsula: 4,010" (102 mm); Velocidade máxima de operação: 250 RPM; Velocidade máxima de dados: Até 1 Gbps (1000Base-T)
• ESET128 — Circuitos totais: 20; (12x) 10A, (1x) Ethernet; Tensão nominal: 600V; Comprimento da cápsula: 4,940" (125 mm); Velocidade máxima de operação: 250 RPM; Velocidade máxima de dados: Até 1 Gbps (1000Base-T)
• ESET184 — Circuitos totais: 22; (18x) 10A, (1x) Ethernet; Tensão nominal: 600V; Comprimento da cápsula: 4,940" (125 mm); Velocidade máxima de operação: 250 RPM; Velocidade máxima de dados: Até 100 Mbps (100Base-T)

Especificações principais
Classificação de corrente

• 2A — ES, ESM, EST, ESE, ESET
• 5A — ESM, EST, ESE, ESET
• 10A — ESM, EST, ESE, ESET
• Outro — Personalizado

Tensão nominal

• 120V — ES, ESM, EST, ESE, ESET
• 240V — ES, ESM, EST, ESE, ESET
• 600V — EST, ESET
• Outro — Personalizado

Montagem

• Flange — ES, ESM, ESE
• Furo passante — EST, ESET
• Outro — Personalizado

Velocidade de dados

• Abaixo de 50 Mbps (Não-Ethernet) — ES, ESM, EST
• 100 Mbps (100Base-T) — ESE, ESET
• 1 Gbps (1000Base-T) — ESE, ESET
• Outro — Personalizado

Notas

• *600V máx. em circuitos de alimentação 16 AWG. 240V máx. no cabo Ethernet. Os valores dependem de uma combinação de parâmetros de aplicação; a vida útil operacional depende da velocidade de rotação, ciclo de trabalho e temperatura. Consulte as orientações de especificação do produto para requisitos específicos da aplicação.
