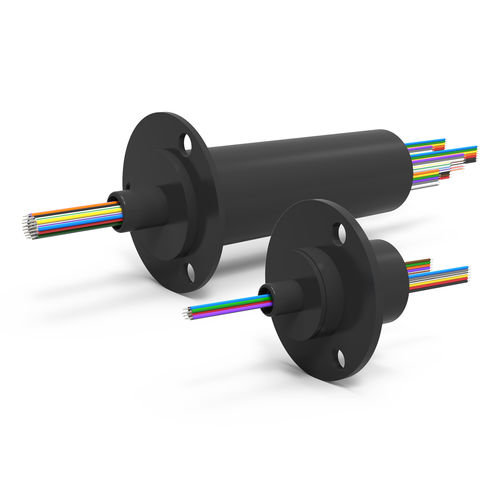

Anel coletor elétrico ES series

de cápsulaindustrialem cobre

Visão geral
A série ES de anéis coletores elétricos é um conjunto rotativo para transferir sinais analógicos e digitais, circuitos de controle e dados de entradas fixas para saídas rotativas. O desenho em cápsula compacto apresenta baixo torque, contatos ouro sobre ouro e fios flexíveis codificados por cores. Modelos padrão vão de 6 a 56 circuitos, com vedações para poeira leve e respingos e uma caixa opcional IP65 para proteção completa. Pacotes integrados fluido+elétrico disponíveis mediante solicitação.

Principais características

• Cápsula compacta com design de baixo torque
• Contatos ouro sobre ouro para transferência confiável de sinal
• Fios flexíveis codificados por cor (bitolas padrão indicadas abaixo)
• Comprimento padrão dos fios: 48" [1219 mm]
• Bitola: 28 AWG, 26 AWG
• Material do fio: cobre prateado
• Ruído elétrico: até 60 milliohms (máx.)
• Vedação contra poeira leve, respingos e condensação; caixa IP65 opcional para rotação contínua de 360° até 250 RPM
• Transfere sinais analógicos e digitais; compatível com protocolos comuns de barramento de dados (dependendo da aplicação)

Especificações introdutórias (resumo)
Corrente nominal | Séries
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
Outro | Personalizado

Classificação de tensão | Séries
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
Outro | Personalizado

Montagem | Séries
Flange | ES, ESM, ESE
Furo passante | EST, ESET
Outro | Personalizado

Velocidade máxima de dados | Séries
Abaixo de 50 Mbps (Não-Ethernet) | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
Outro | Personalizado

Configurações (tabela de modelos selecionados)
Peça # | Circuitos totais | (Circuitos) Amperes | Tensão | Comprimento cápsula | Velocidade máx. | Velocidade dados máx.
ES6 | 6 | (6x) 2A | 240V | 1.140" [29 mm] | 250 RPM | Abaixo de 50 Mbps
ES6A | 6 | (6x) 2A | 120V | 0.850" [22 mm] | 100 RPM | Abaixo de 50 Mbps
ES12 | 12 | (12x) 2A | 240V | 1.410" [36 mm] | 250 RPM | Abaixo de 50 Mbps
ES12A | 12 | (12x) 2A | 120V | 1.100" [28 mm] | 100 RPM | Abaixo de 50 Mbps
ES18 | 18 | (18x) 2A | 240V | 1.680" [43 mm] | 250 RPM | Abaixo de 50 Mbps
ES24 | 24 | (24x) 2A | 240V | 1.950" [50 mm] | 250 RPM | Abaixo de 50 Mbps
ES36 | 36 | (36x) 2A | 240V | 2.600" [66 mm] | 250 RPM | Abaixo de 50 Mbps
ES56 | 56 | (56x) 2A | 240V | 3.500" [89 mm] | 250 RPM | Abaixo de 50 Mbps
Disponível também em versão "-L" de baixo perfil e outras variantes (comprimentos de cápsula e velocidades máximas variam por peça).

Notas sobre transferência de dados
A transferência confiável de dados digitais depende de níveis de sinal, tipo/comprimento do cabo, aterramento e blindagem. Para aplicações de alta velocidade ou Ethernet, selecione as séries compatíveis com Ethernet (ESE / ESET) ou consulte engenharia para verificação de compatibilidade.

Especificações técnicas

• Série: ES Series (cápsula elétrica padrão)
• Circuitos padrão: 6, 12, 18, 24, 36, 56 (outras variantes disponíveis)
• Corrente típica por circuito: 2 A (outras séries suportam 5 A, 10 A)
• Opções de tensão: 120 V, 240 V (600 V em séries selecionadas)
• Exemplos de comprimento de cápsula: ES6 1.140" [29 mm], ES12 1.410" [36 mm], ES24 1.950" [50 mm], ES56 3.500" [89 mm]
• Velocidade máx. de operação: depende do modelo, tipicamente 100 RPM até 250 RPM
• Velocidade máxima de dados: abaixo de 50 Mbps (ES); 100 Mbps e 1 Gbps em séries Ethernet
• Bitola dos fios: 28 AWG ou 26 AWG
• Comprimento dos fios (padrão): 48" [1219 mm]
• Material dos fios: cobre prateado
• Material dos contatos: ouro sobre ouro
• Ruído elétrico: até 60 milliohms (máx.)
• Proteção ambiental: vedado contra poeira leve/respingos; caixa IP65 opcional
• Temperatura de operação: -40°F a 176°F [-40°C a 80°C]
• Opções: pacotes integrados fluido+elétrico e engenharia customizada disponíveis
