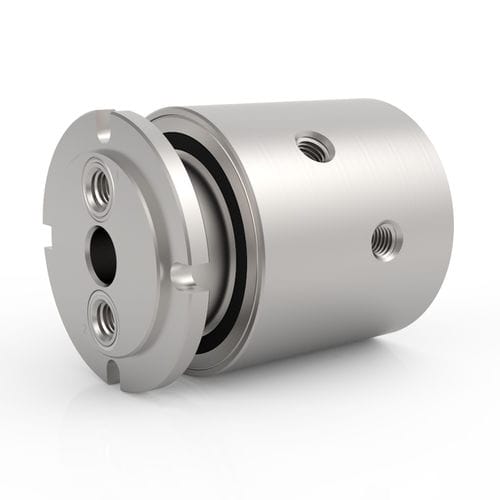

Junta rotativa para água GPS 2

para óleopara produtos químicospara vapor

Descrição
As uniões rotativas 2 vias GPS Series fornecem dois canais de fluxo independentes para transferência simultânea de meios diferentes. Empregam tecnologia de vedação especializada para aplicações de vácuo e pressão bidirecional. Carcaças em aço inoxidável são adequadas para meios corrosivos; existem opções em aço carbono para serviços não corrosivos. Modelos GPS 2 vias padrão apresentam conexões roscadas NPT e configuração de eixo que permite instalação via passagens roscadas ou alojamentos com selo O-ring para montagem em nível.

Max. Pressure — Series (excerpt)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] | SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] | HPS
Other | Custom

Max. Speed — Series (excerpt)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Other | Custom

Connection Type — Series (excerpt)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Other | Custom

Suitable Media (excerpt)

• Ar / Gás
• Químicos
• Refrigerante
• Água DI / Rede
• Óleo / Hidráulico
• Água / Glicol
• Alimentar (via série SCS)
• Vapor — personalizado

Notas / Avisos
* Algumas aplicações com meios químicos ou à base de água podem exigir materiais de vedação alternativos. Temperaturas acima de 220° F (105° C) exigem vedações alternativas. A vida útil operacional depende da velocidade de rotação e do ciclo de trabalho. Aplicações de alta velocidade em regime contínuo ou água acima de 212° F (100° C) podem requerer vedações especiais e considerações de projeto.

Especificações técnicas

• Series: GPS Series
• Tipo de produto: união rotativa 2 vias (dois caminhos de fluxo independentes)
• Pressão máxima: até 7.500 PSI [515 BAR] (capacidade por série; modelos específicos variam)
• Velocidade máxima: até 500 RPM (capacidade por série; modelos específicos variam)
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0° F a 220° F [-18° C a 105° C] (temperaturas mais altas exigem vedações alternativas)
• Tipo de conexão (padrão nos modelos GPS 2 vias): conexões roscadas NPT
• Material do corpo: Aço inoxidável (opções em aço carbono para meios não corrosivos)
• Material / acabamento do eixo: Aço inoxidável (TDC)
• Meios adequados: Ar/Gás, Químicos, Refrigerante, Água DI/Rede, Óleo/Hidráulico, Água/Glicol (a compatibilidade pode exigir vedações alternativas)
• Vedação: tecnologia de vedação especializada para vácuo e pressões bidirecionais
• Instalação: configuração do eixo permite montagem via passagens roscadas ou alojamentos com O-ring para montagem em nível
• Integração: projetado para integração direta com anéis coletores elétricos para transferência combinada de fluido e elétrica
• Referências disponíveis (exemplos): GPS-120, GPS-121, GPS-220, GPS-221, GPS-320, GPS-321, GPS-420, GPS-421, GPS-621
• Downloads disponíveis: catálogo da série e documentação de instalação/montagem (PDF)
