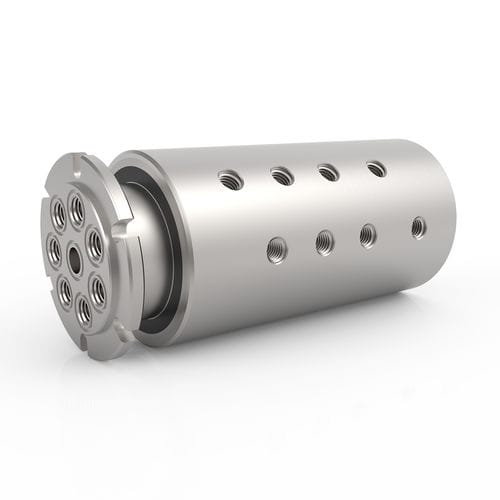

Junta rotativa para água GPS 8

para óleopara produtos químicospara gás

Descrição
A série GPS de 8 passagens fornece oito passagens de fluxo independentes com tecnologia de vedação especializada para vácuo e pressões bidirecionais. Permitem a transferência simultânea de diferentes tipos de fluido. Estão disponíveis em aço inoxidável para meios corrosivos ou à base de água e em aço carbono para aplicações que não requerem transferência de água ou meios corrosivos. Os modelos GPS padrão possuem conexões roscadas NPT e uma configuração de eixo que permite montagem via passagens roscadas ou garganta de vedação com O-ring para montagem flush. A série foi projetada para integrar-se diretamente com anéis coletores elétricos compatíveis para combinar transferência de fluidos com transmissão elétrica, de sinal ou de dados.

Configurações (seleção)

• GPS-180 (GPSM-180) — Conexão: 1/8"-27 NPT; Tamanho da passagem: 0.156" [3.962 mm]; Diâmetro: 3.437" [87.3 mm]; Comprimento: 7.488" [190.196 mm]; Furo passante: Nenhum; Torque mín.: 10.4 ft-lbs [14.1 Nm]
• GPS-280 (GPSM-280) — Conexão: 1/4"-18 NPT; Tamanho da passagem: 0.250" [6.35 mm]; Diâmetro: 4.250" [107.95 mm]; Comprimento: 9.609" [244.069 mm]; Furo passante: Nenhum; Torque mín.: 15.4 ft-lbs [20.88 Nm]
• GPS-380 (GPSM-380) — Conexão: 3/8"-18 NPT; Tamanho da passagem: 0.375" [9.525 mm]; Diâmetro: 4.937" [125.4 mm]; Comprimento: 10.000" [254.001 mm]; Furo passante: Nenhum; Torque mín.: 26.4 ft-lbs [35.79 Nm]
• GPS-480 (GPSM-480) — Conexão: 1/2"-14 NPT; Tamanho da passagem: 0.500" [12.7 mm]; Diâmetro: 5.625" [142.875 mm]; Comprimento: 10.000" [254.001 mm]; Furo passante: Nenhum; Torque mín.: 32.5 ft-lbs [44.06 Nm]

Pressão máx. — Séries

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Outros — Personalizado

Velocidade máx. — Séries

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Outros — Personalizado

Tipos de conexão — Séries

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Pressão média — HPS
• Outros — Personalizado

Meios adequados (seleção)

• Ar / Gás
• Químicos
• Fluido de arrefecimento
• Água DI / Rede
• Óleo / Hidráulico
• Água / Glicol

Notas
Algumas aplicações com meios químicos ou à base de água podem requerer materiais de vedação alternativos. Aplicações acima de 220 °F (105 °C) exigem vedações alternativas. A vida operacional depende da velocidade de rotação e do ciclo de trabalho; operação contínua em alta velocidade e temperaturas elevadas pode requerer vedações especiais ou considerações adicionais.

Especificações técnicas

• Série / Modelo: GPS Series
• Passagens: 8 passagens de fluxo independentes (capaz de transferir diferentes meios simultaneamente)
• Pressão máxima (listagem típica GPS): 7.500 PSI [515 BAR]
• Velocidade máxima (listagem típica GPS): 500 RPM
• Tipo de conexão (padrão GPS): Conexões roscadas NPT
• Materiais: Corpo — Aço inoxidável; Eixo — Aço inoxidável (TDC). Modelos em aço carbono disponíveis para meios não corrosivos
• Vácuo máximo: 30 in Hg
• Faixa de temperatura: 0 °F a 220 °F [-18 °C a 105 °C]
• Meios compatíveis: Ar/Gás, Químicos, Fluido de arrefecimento, Água DI/Rede, Óleo/Hidráulico, Água/Glicol
• Vedação: Tecnologia de vedação especializada para vácuo e pressões bidirecionais; algumas combinações meio/temperatura exigem materiais de vedação alternativos
• Opções de montagem: Montagem por passagem roscada ou garganta de vedação com O-ring para montagem flush
• Integração: Projetado para integrar-se com anéis coletores elétricos para transferência combinada de fluido e elétrica
• Exemplos representativos de peças: GPS-180, GPS-280, GPS-380, GPS-480
