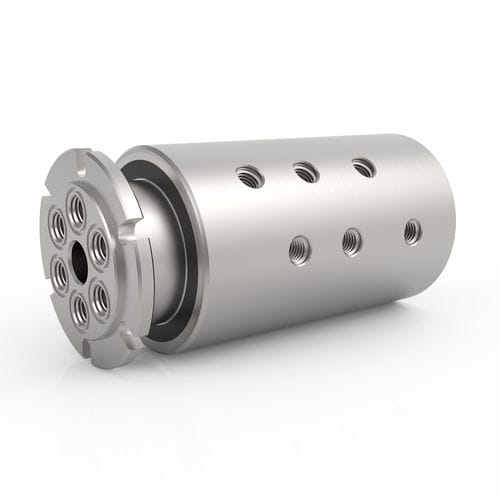

Junta rotativa para água GPS 6

para óleopara vácuopara produtos químicos

Visão geral
As uniões rotativas de 6 passagens da série GPS utilizam tecnologia de vedação especializada para vácuo e pressões bidirecionais e fornecem seis passagens de fluxo independentes para transferência simultânea de diferentes meios. Carcaças em aço inoxidável estão disponíveis para meios corrosivos e água; variantes em aço carbono existem para aplicações não corrosivas. Os modelos GPS de 6 passagens usam conexões roscadas NPT e uma configuração de eixo que permite montagem por passagem roscada ou montagem a nível com vedantes de face com O-ring. A série foi projetada para integração direta com anéis deslizantes elétricos para combinar transferência de fluido com energia elétrica, sinal ou dados.

Destaques das especificações
Pressão máx.: 7.500 PSI [515 BAR] • Velocidade máx.: 500 RPM • Tipo de conexão: NPT • Vácuo máx.: 30 HG • Faixa de temperatura: 0° F a 220° F [-18° C a 105° C]

Meios adequados

• Ar / Gás
• Químicos
• Fluido de arrefecimento
• Água DI / Água da rede
• Óleo / Hidráulico
• Água / Glicol

Tipos de conexão (exemplos disponíveis)

• NPT (padrão para modelos GPS de 6 passagens)
• Outros tipos nas variantes da série: BSPP, BSPT, SAE-ORB, ASME-BPE, conexões de média pressão e personalizadas (dependendo da série)

Configurações (dados de modelos selecionados)

Peça # | Conexão | Tamanho da passagem | Diâmetro | Comprimento | Furo passante | Torque mínimo*
GPS-161 | 1/8"-27 NPT | 0.156" [3.962 mm] | 3.187" [80.95 mm] | 6.483" [164.67 mm] | 0.500" [12.7 mm] | 6 ft-lbs [8.13 Nm]
GPS-261 | 1/4"-18 NPT | 0.250" [6.35 mm] | 4.000" [101.6 mm] | 8.175" [207.65 mm] | 0.750" [19.05 mm] | 9.8 ft-lbs [13.29 Nm]
GPS-361 | 3/8"-18 NPT | 0.375" [9.525 mm] | 4.250" [107.95 mm] | 8.963" [227.66 mm] | 0.750" [19.05 mm] | 13.1 ft-lbs [17.76 Nm]
GPS-460 | 1/2"-14 NPT | 0.500" [12.7 mm] | 4.937" [125.4 mm] | 10.000" [254.00 mm] | None | 22.3 ft-lbs [30.23 Nm]
GPS-561 | 3/4"-14 NPT | 0.750" [19.05 mm] | 6.437" [163.5 mm] | 13.230" [336.04 mm] | 1.000" [25.4 mm] | 43.3 ft-lbs [58.71 Nm]

Notas sobre meios / acessórios incluídos

• Gráficos Pressão vs Torque e Pressão vs Velocidade disponíveis para o desempenho da série GPS.
• Opções de integração com anéis deslizantes elétricos para combinar transferência de fluido e transferência elétrica.

Especificações técnicas

• Série / Modelo: GPS Series (6-Passage)
• Pressão máxima: 7.500 PSI [515 BAR] (capacidade da série)
• Velocidade máxima: 500 RPM (capacidade da série)
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipo de conexão (GPS 6 passagens): NPT (outras opções disponíveis conforme a série)
• Material da carcaça: Aço inoxidável (opções em aço carbono para aplicações não corrosivas)
• Material / acabamento do eixo: Aço inoxidável (TDC indicado)
• Meios adequados: Ar/Gás, Químicos, Fluido de arrefecimento, Água DI/Água da rede, Óleo/Hidráulico, Água/Glicol
• Configurações: múltiplas peças (GPS-161, GPS-261, GPS-361, GPS-460, GPS-561) com tamanhos de passagem, diâmetros, furos passantes e requisitos mínimos de torque variáveis
• Downloads disponíveis: catálogo da série e documentação de instalação/montagem (PDF)
• Observações: vida operacional e requisitos de torque dependem da combinação de meio/pressão/velocidade/ciclo de serviço; alguns meios ou aplicações em alta temperatura exigem materiais de vedação alternativos.
