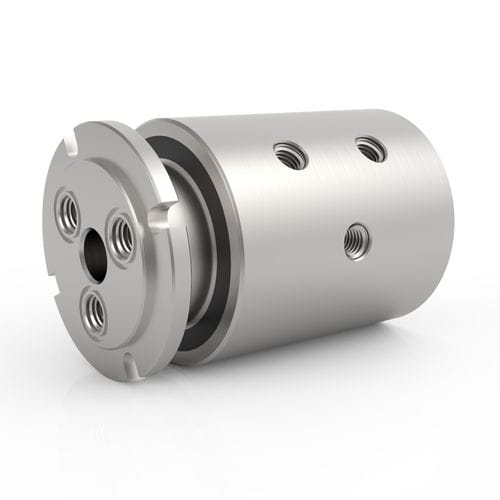

Junta rotativa para água GPS 3

para óleopara produtos químicospara gás

Visão geral
A série GPS de uniões rotativas de 3 vias permite transferir três fluxos independentes através de uma única interface rotativa. Utiliza tecnologia de vedação especializada para vácuo e pressões bidirecionais, sendo fornecida com conexões roscadas NPT e um eixo projetado para montagem por passagem roscada ou alojamento de junta O-ring para montagem nivelada. Carcaças em aço inoxidável são padrão para meios corrosivos e serviço de água; variantes em aço carbono estão disponíveis para aplicações não corrosivas. A série GPS foi projetada para integração direta com anéis coletores elétricos compatíveis para combinar transferência de fluido com energia elétrica, sinal ou dados.

Principais características

• Três passagens de fluxo independentes (projeto 3‑vias)
• Vedação adequada para vácuo e pressões bidirecionais
• Construção padrão em aço inox (opção em aço carbono)
• Conexões roscadas NPT (outros tipos disponíveis na série)
• Configuração do eixo para montagem por passagem roscada ou alojamento de vedação O-ring
• Projetado para integração direta com anéis coletores elétricos

Pressões disponíveis (exemplos)
200 PSI [15 BAR]; 600 PSI [40 BAR]; 5.000 PSI [345 BAR]; 7.500 PSI [515 BAR] (GPS nesta página); 20.000 PSI [1.375 BAR]; opções personalizadas disponíveis

Exemplos de velocidade máxima disponível
20 RPM; 50 RPM; 75 RPM; 300 RPM; 500 RPM (GPS nesta página); opções personalizadas disponíveis

Tipos de conexão (exemplos)
ASME-BPE; BSPP; BSPT; NPT (modelos GPS nesta página); SAE-ORB; opções de média pressão e personalizadas disponíveis

Meios adequados (exemplos)

• Ar / Gás
• Químicos
• Refrigerante
• Água DI / Água de rede
• Óleo / Hidráulico
• Água / Glicol

Observações
Algumas aplicações com meios químicos ou à base de água e aplicações em temperaturas elevadas podem exigir materiais de vedação alternativos ou seleções especiais de vedantes. Valores de desempenho (pressão, velocidade, torque, vida útil operacional) dependem dos parâmetros combinados da aplicação (meio, temperatura, velocidade de rotação, ciclo de trabalho) e podem variar por configuração. Operação contínua próxima à velocidade máxima nominal ou em temperaturas elevadas pode requerer materiais ou opções alternativos.

Especificações

• Nome da série: GPS Series
• Projeto: 3 passagens de fluxo independentes (união rotativa 3‑vias)
• Pressão máxima (típica para a GPS listada nesta página): 7.500 PSI [515 BAR]
• Velocidade máxima (típica para a GPS listada nesta página): 500 RPM
• Vácuo máximo: 30 in HG
• Faixa de temperatura: 0° F a 220° F [-18° C a 105° C] (temperaturas mais altas exigem vedações alternativas)
• Tipo de conexão (padrão nos modelos GPS): conexões roscadas NPT
• Material do corpo: Aço inoxidável (aço carbono disponível para aplicações não água/corrosivas)
• Material / acabamento do eixo: Aço inoxidável (acabamento TDC)
• Opções de montagem: montagem por passagem roscada ou montagem nivelada com alojamento de junta O-ring
• Integração: projetado para integração direta com anéis coletores elétricos para transferência combinada de fluido e elétrica
• Torque mínimo típico para rodar (exemplos da família de produtos): 1.5 ft-lbs [2.03 Nm] até 24.7 ft-lbs [33.49 Nm] dependendo do modelo e do furo
• Partes / tamanhos disponíveis: GPS-130, GPS-131, GPS-230, GPS-231, GPS-330, GPS-331, GPS-430, GPS-431, GPS-530, GPS-630, etc.
