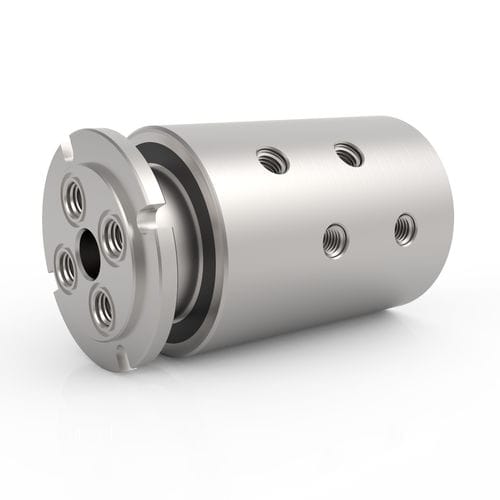

Junta rotativa para água GPS 4

para óleopara produtos químicospara gás

Descrição
As uniões rotativas GPS Series de 4 passagens usam tecnologia de vedação especializada para serviço a vácuo e pressão bidirecional. Fornecem quatro passagens de fluxo independentes para transferir diferentes meios simultaneamente. Modelos padrão possuem carcaça em aço inoxidável, adequada para hidráulica, pneumática, fluido de arrefecimento, água e outros meios corrosivos; variantes em aço carbono estão disponíveis quando não se exige compatibilidade com meios corrosivos. Modelos GPS de 4 passagens incluem conexões roscadas NPT e uma configuração de eixo única que permite montagem através das passagens roscadas ou alojamentos com vedação por O-ring para montagem flush. Essas uniões são projetadas para integração direta com slip rings elétricos padrão, para combinar transferência de fluidos com alimentação, sinal ou dados elétricos.

Principais características

• Quatro passagens de fluxo independentes para transferência simultânea de diferentes meios
• Tecnologia de vedação especializada para serviço a vácuo e pressão bidirecional
• Construção em aço inoxidável (modelos em aço carbono disponíveis quando não é necessária compatibilidade com meios corrosivos)
• Conexões roscadas NPT padrão nos modelos GPS de 4 passagens
• Configuração de eixo única que permite montagem por passagem roscada ou alojamento de vedação O-ring para montagem flush
• Projetado para integração direta com slip rings elétricos para combinar transferência de fluido e elétrica

Opções de pressão disponíveis (resumo)
Pressão máx. | Série
200 PSI [15 BAR] — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
600 PSI [40 BAR] — SPS; LT; SE; GP; GPS; HVH; HPS
5.000 PSI [345 BAR] — SE; GP; GPS; HVH; HPS
7.500 PSI [515 BAR] — SE; GP; GPS; HPS
20.000 PSI [1.375 BAR] — HPS
Outros — Personalizado

Opções de velocidade disponíveis (resumo)
Velocidade máx. | Série
20 RPM — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
50 RPM — SPS; LT; SE; GP; GPS; SCS; HPS
75 RPM — SPS; LT; SE; GP; GPS; SCS
300 RPM — SPS; LT; SE; GP; GPS; SCS
500 RPM — SPS; LT; GP; GPS; SCS
Outros — Personalizado

Tipos de conexão (resumo)
Tipo de conexão | Série
ASME-BPE — SCS
BSPP — SE; GP
BSPT — LT
NPT — SPS; LT; GP; GPS
SAE-ORB — SE; HVH
Média pressão — HPS
Outros — Personalizado

Meios adequados

• Ar / Gás
• Químicos
• Fluido de arrefecimento
• Água DI / Água da rede
• Óleo / Hidráulico
• Água / Glicol
• Grau alimentício (séries/configurações selecionadas)

Observações
Algumas aplicações com meios químicos ou à base de água podem necessitar de materiais de vedação alternativos. Aplicações acima de 220° F (105° C) exigem materiais de vedação alternativos. Todos os valores em Especificações Técnicas dependem da combinação de parâmetros da aplicação; vida útil operacional depende da velocidade de rotação e do ciclo de trabalho.

Características / Especificações técnicas

• Pressão máxima: 7.500 PSI [515 BAR]
• Velocidade máxima: 500 RPM
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0° F a 220° F [-18° C a 105° C]
• Material do corpo: Aço inoxidável (opção em aço carbono quando não é necessária compatibilidade com meios corrosivos)
• Material do eixo: Aço inoxidável (TDC)
• Tipo de conexão (padrão para GPS 4 passagens): NPT
• Meios adequados: Ar/Gás, Químicos, Fluido de arrefecimento, Água DI/Água da rede, Óleo/Hidráulico, Água/Glicol
• Notas de projeto: quatro passagens independentes; compatível com vácuo e pressão bidirecional; pode integrar-se com slip rings elétricos para transferência combinada de fluido e elétrica
• O torque mínimo para girar depende do modelo, meio e pressão; valores de torque variam conforme a configuração e o tamanho das passagens (consultar dados específicos do modelo)
