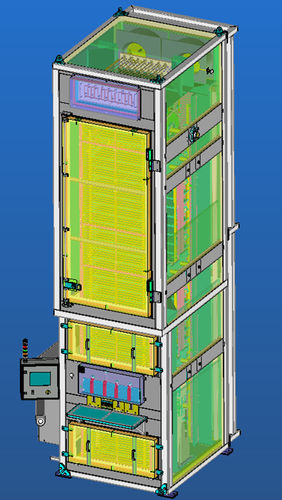

Forno tipo paternoster

para tratamento térmicoelétricode ventilação forçada

O equipamento do forno consiste em : Estrutura mecânica - Uma estrutura de base feita de secções ocas de aço estrutural Alusi soldadas; - Um revestimento exterior constituído por chapas de aço revestidas com tinta PUR e soldadas à estrutura de base; - Um revestimento interior com condutas de ar mecânicas (espaço útil), Alusi (proteção anticorrosiva) e soldadas de forma estanque; - Isolamento, com 100 mm de espessura, constituído por fibras de vidro, situado entre o revestimento interior e exterior. - Entradas de ar em ambos os lados, instaladas de forma permanente nas paredes laterais interiores. Asseguram uma distribuição uniforme do ar na câmara de cozedura. - 4 Portas de elevação de deslizamento manual; direção de empurrar: de baixo para cima. Transportador vertical - Duas correntes transportadoras que se deslocam verticalmente e circularmente no interior do forno por meio de - quatro rodas dentadas, cada uma localizada na zona mais alta e mais baixa do interior do forno; - um motor de engrenagens que acciona as duas rodas dentadas superiores e o sistema de correntes; - 24 gôndolas transportadoras - 3 níveis de armazenagem por gôndola Ligado à câmara de cozimento: - 1 serpentina de aquecimento eléctrica para uma capacidade máxima de aquecimento de 40 kW; - 1 ventilador com uma capacidade máxima de 10 000 m3/h para a mistura e distribuição do ar no forno no forno; - 1 sonda de temperatura para regulação e controlo da temperatura de trabalho; - 1 sonda de temperatura para proteção contra o alcance de uma temperatura máxima definida. Zona de carga e descarga: Armário de ligação, sistema de medição - 1 climatizador. Armário de controlo IP 54, com : - Um controlador de temperatura (Eurotherm); - Um PLC Siemens S7 1500; - Um ecrã tátil Siemens KTP600 para o operador; - Relés, fusíveis, cabos, etc;
