Medidor de espessura para materiais plásticos WedgeSoft X

de materiaisde revestimentopara estrutura de concreto

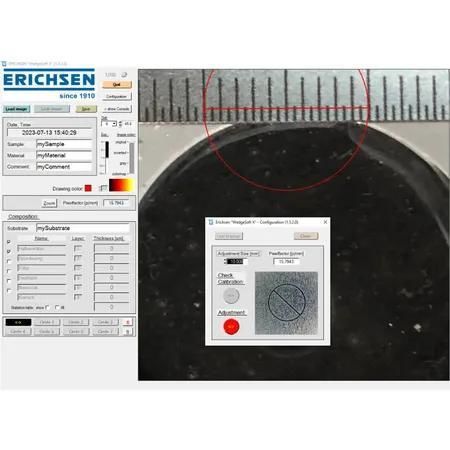

WedgeSoft X é uma solução de software para medição mecânico-óptica da espessura de revestimentos. Importa imagens capturadas separadamente (de microscópio digital, smartphone ou tablet) e determina espessuras de camada até 6000 µm. É entregue com um dongle de segurança para ativação e suporta medições multicamada (até 6 camadas).


Fluxo de medição

O software é executado através de um dongle de segurança e é ativado ao conectar o dongle ao computador.

As imagens destinadas à medição devem fornecer o fator de escala da câmara como variável de verificação (o software fornece uma entrada opcional) ou incluir uma escala colocada ao lado do furo (ex.: régua de aço calibrada).

As linhas de contraste são posicionadas com o cursor na transição entre substrato e revestimento e na borda superior do revestimento.

Após inserir o ângulo de corte em cunha, o software calcula automaticamente a espessura da camada.

Várias camadas (até 6) podem ser marcadas e medidas simultaneamente.

Conteúdo da entrega

Software WedgeSoft X

Dongle de segurança

Observações

A broca especial TCG não está incluída no conteúdo da entrega.

Características / especificações técnicas

Número de encomenda: 03350331

Espessura máxima de revestimento mensurável: até 6000 µm

Medição multicamada: até 6 camadas simultaneamente

Ativação: dongle de segurança (incluído)

Fontes de imagem suportadas: microscópio digital, smartphone, tablet (importação de imagens capturadas separadamente)

Verificação de escala: entrada do fator de escala da câmara ou escala física colocada ao lado do furo (ex.: régua de aço calibrada)

Método de medição: colocação manual das linhas de contraste e cálculo automático da espessura após inserção do ângulo de corte

Broca especial TCG: não incluída (disponível como acessório)
