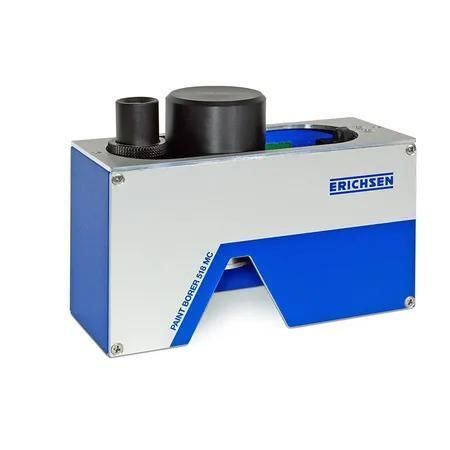

Medidor de espessura de revestimento PAINT BORER 518 MC

de camada de tintaportátilóptico

Descrição
O PAINT BORER 518 MC mede a espessura de revestimentos pelo método normalizado de corte em cunha: uma broca com ângulo definido produz um pequeno furo cónico e a largura projetada da face de corte permite calcular a espessura da camada através de uma relação geométrica. O microscópio de medição 50× mostra círculos concêntricos; a diferença dos raios medida na escala, multiplicada pelo fator de escala, fornece a espessura do filme.

O instrumento de medição
O PAINT BORER 518 MC é um instrumento compacto e autónomo que integra o dispositivo de perfuração, o microscópio de medição, a iluminação da amostra e a bateria recarregável numa caixa robusta. Uma guia deslizante horizontal integra broca e microscópio, pelo que o instrumento não precisa de ser reposicionado entre perfuração e medição. As brocas de metal duro montadas em mola engatam automaticamente quando pressionadas sobre a amostra; brocas intercambiáveis com ângulos de corte definidos são fornecidas para três faixas de medição padrão. O microscópio 50× possui uma escala de 100 traços que proporciona resolução de 1 % independentemente da faixa. O comando de luz traseiro oferece luz contínua ou três níveis de iluminação e um modo intermitente para prolongar a vida da bateria. Bateria recarregável de 9 V incluída; funcionamento em rede com carregador possível. O microscópio desloca-se em dois eixos perpendiculares e a escala é giratória para avaliação de orifícios elípticos em peças curvas ou inclinadas.

Operação

• Aplicar marca de contraste com marcador e colocar o instrumento sobre a amostra
• Posicionar e baixar a broca; o motor arranca automaticamente e perfura o revestimento até ao substrato
• Posicionar o microscópio sobre o furo e ligar a iluminação
• Contar as divisões da escala entre o substrato e a marca de contraste e multiplicar pelo fator de escala para obter a espessura

Conteúdo de entrega

• Medidor de espessura PAINT BORER 518 MC
• Broca 5 para espessuras de camada até 300 µm (fator de escala 3 µm/traço, ângulo de corte 8,5°)
• 2 marcadores (preto/prata)
• Chave de fenda
• Bateria recarregável (9 V)
• Fonte de alimentação (100 - 240 VAC, 47 - 63 Hz)
• Estojo de plástico
• Manual de instruções

Normas

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Especificações técnicas

• Acionamento: Elétrico
• DT / NDT: DT
• Substrato: Qualquer
• Dimensões (L x W x H): 155 mm x 55 mm x 110 mm
• Peso líquido: aprox. 850 g
• Espessura de camada: até 2000 µm
• Resolução de medição: 1 %
• Capacidade multicamada: Sim
• Alimentação (opcional) Accu: 6F22
• Alimentação (opcional) Pilha (9V): 6LR61
• Alimentação (opcional) Adaptador de corrente: (100 - 240) VAC, (47 - 63) Hz → 18 VDC / 0,8 A
• Dimensões mínimas da amostra sem mesa: aprox. 150 x 25 mm
• Dimensões mínimas da amostra com mesa (peças pequenas): ≥ 17 mm
