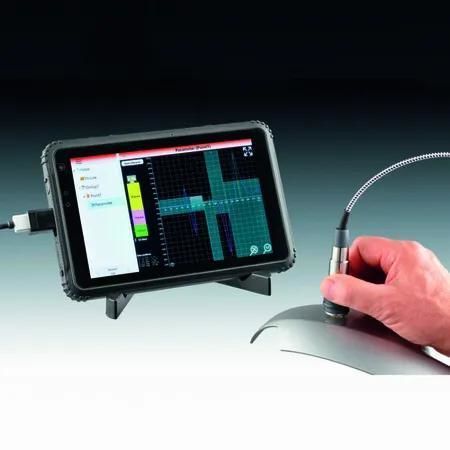

Medidor de espessura para materiais plásticos QuintSonic T

para metaisde vidrode revestimento

Resumo do produto
Medição ultrassônica não destrutiva de até oito camadas de revestimento. Instrumento portátil com processamento SIDSP® de 32 bits no sensor, ecrã A-scan de 8", caixa robusta (IP67, MIL‑STD 810 G) e vidro Gorilla®. Faixa de medição até 6900 µm.

Descrição
O QuintSonic T mede até oito revestimentos numa única operação. Pode medir revestimentos poliméricos (tintas, vernizes, plásticos) bem como revestimentos de vidro, cerâmica ou metal sobre praticamente qualquer substrato. Preciso e fácil de manusear, o QuintSonic T suporta sistemas de revestimento típicos, tais como:

• Lacas sobre plástico
• Plástico sobre madeira
• Vidro sobre metal
• e muitos mais

Com um ecrã generoso de 8 polegadas, o QuintSonic apresenta os resultados de medição juntamente com o curso do sinal ultrassónico (A-scan). Os parâmetros de ajuste do sinal são exibidos simultaneamente e podem ser adaptados à medição em curso para poupar tempo. Ajustes posteriores são possíveis através da opção de memória para A-scans.
O QuintSonic T oferece manuseio simples através do ecrã tátil e orientação de utilizador intuitiva. O programa de medição fornece uma estrutura de dados clara com geração integrada de relatórios de ensaio.
O QuintSonic T é também adequado para ambientes mais exigentes graças a IP67, MIL‑STD 810 G e ao vidro extremamente resistente Gorilla®.

Finalidade e aplicação
Medição não destrutiva de:

• Verniz, plásticos, vidro, esmalte e outros revestimentos sobre madeira, plásticos, vidro, metal e cerâmica
• Revestimentos metálicos sobre plásticos, cerâmica e madeira
• Até 8 revestimentos numa única operação

Também adequado para medição de espessura de parede.

Princípios de medição
Reflexão ultrassónica (DIN EN ISO 2808, método 10)

Características

• Avaliação rápida e alta precisão graças ao processamento de sinal digital de 32 bits integrado no sensor (SIDSP®)
• Mais de 40 valores de medição por minuto: colocar, esperar 1 segundo, concluído
• Área de medição de apenas 5 mm que permite medições em peças pequenas e curvas (área de contacto 11 mm Ø)

Conteúdo da entrega

• Sensor QuintSonic SIDSP®
• Cabo do sensor SIDSP®
• Tablet industrial com software de avaliação
• Suporte para tablet
• Manual de instruções (DE/EN)
• 1 frasco de gel de acoplamento, 100 ml
• 1 frasco Aqua dest (acoplante), 100 ml
• Referência de camada única para verificação
• Mala de transporte em plástico

Dados técnicos

• DT / NDT: NDT
• Precisão: ± (1 µm / 0,04 mils + 1 %) da leitura quando calibrado com padrão de corte transversal
• Substrato: Todos
• Resolução: 0,1 µm / 0,004 mils
• Calibração: Calibração da velocidade do som para até oito camadas
• Espessura de camada: até 6900 µm

Dados técnicos adicionais

• Faixa de medição: máx. 6900 µm (intervalos ajustáveis: 400 µm, 900 µm, 1900 µm, 3900 µm a 2375 m/s para todas as camadas)
• Temperatura de armazenamento: -10..+50°C
• Temperatura de operação: +5..+50°C
• Portátil / Estacionário: Portátil
• Espessura mínima da camada: aprox. 10 µm (dependendo da velocidade do som no material)
• Capacidade multi-camada: Sim
• Área mínima para medição: 5 mm Ø (área de contacto 11 mm Ø)

Características / especificações técnicas

• Modelo: QuintSonic T
• Número de encomenda: 05210351
• Espessura máxima mensurável: 6900 µm
• Até 8 revestimentos numa única operação
• Ecrã: 8" com visualização A-scan e exibição de parâmetros
• Processamento de sinal: SIDSP® (32-bit integrado no sensor)
• Resolução: 0,1 µm / 0,004 mils
• Precisão: ± (1 µm / 0,04 mils + 1 %) (quando calibrado com padrão de corte transversal)
• Área de medição: 5 mm Ø (área de contacto 11 mm Ø)
• Proteção / robustez: IP67, MIL‑STD 810 G, vidro Gorilla®
• Inclui: sensor, cabo sensor, tablet industrial com software, suporte, manual, gel de acoplamento (100 ml), Aqua dest (100 ml), referência monocamada, mala de transporte
