Visão geral
O PAINTXPLORER 548 é um equipamento mecânico-óptico para medição de espessura de revestimentos, projetado para ampliar a área de aplicação do PAINT BORER 518 MC/518 USB. Destina-se a perfurações sensíveis em substratos rígidos ou frágeis e permite medir camadas até 2000 µm. Unidade de bancada compacta para laboratório com rolamento de eixo rotativo/deslizante de alta precisão melhorado, reduzindo lascamento das arestas de corte. O microscópio de medição é fornecido separadamente, mantendo a unidade de perfuração enxuta e passível de operação manual, além de compatível com o suporte incluído.

Descrição geral
O PAINTXPLORER 548 utiliza o método padronizado de corte em cunha combinado com perfuração para determinar a espessura do revestimento. Foi desenvolvido para minimizar limitações ao perfurar materiais frágeis e garantir separação nítida das camadas mesmo com leve excentricidade da broca ou do eixo central. A unidade pode ser operada manualmente ou montada no suporte fornecido; a mobilidade está limitada ao comprimento do cabo de alimentação e destina-se ao uso em laboratório.

Operação

• Aplique uma marca de contraste no revestimento.
• Coloque o instrumento sobre a amostra e posicione a broca diretamente acima do ponto de ensaio. Se usar o suporte, posicione o ponto de ensaio sob a broca e fixe a amostra girando a placa de pressão.
• Perfure a camada até o substrato.
• Realize a medição com um microscópio, considerando o fator de escala.

Conteúdo da entrega

• Instrumento de medição de espessura PAINTXPLORER 548

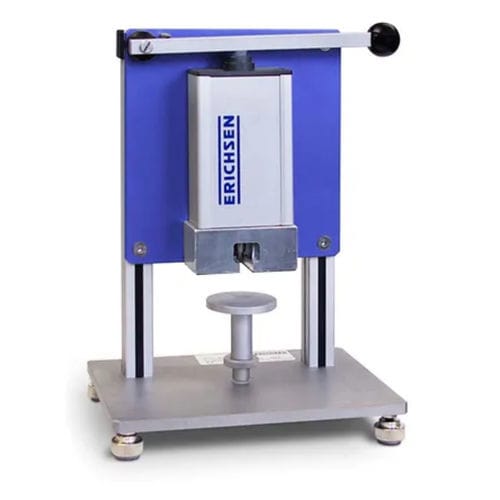

• Suporte de perfuração
• Broca nº 5 para espessuras de filme até 300 µm (fator de escala 3 µm/div; ângulo de corte 8,5°)
• 2 marcadores de feltro (preto / prata)
• Chave de fenda
• Ferramenta para troca de brocas
• Fonte de alimentação (100 - 240 VAC, 47 - 63 Hz)
• Estojo plástico
• Instruções de utilização

Normas

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Dados técnicos

• Acionamento: Elétrico
• DT / NDT: DT
• Substrato: Qualquer
• Espessura da camada: até 2000 µm
• Capacidade multicamada: Sim
• Dimensões unidade de perfuração: 145 mm x 70 mm x 40 mm (H x L x P)
• Peso líquido unidade de perfuração: aprox. 600 g
• Dimensões suporte de perfuração: 280 mm x 190 mm x 120 mm (H x L x P)
• Peso líquido do suporte: aprox. 3,2 kg
• Microscópio de medição (456-50) dimensões: 105 mm x 130 mm x 40 mm (H x L x P)
• Microscópio de medição (456-50) peso: aprox. 150 g
• Microscópio de medição (456-50) alimentação: bateria 9V (6LR61)
• Microscópio de medição (456-50) divisão de escala: 20 µm
• Microscópio de medição (456-50) faixa de medição: 2 mm
• Alimentação unidade de perfuração (fonte): 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
• Rotação da broca: aprox. 500 rpm
• Fator de ampliação do microscópio: 50x

Características / especificações técnicas

• Modelo: PAINTXPLORER 548
• Função: Medição mecânico/óptica da espessura de revestimentos por corte em cunha e perfuração
• Espessura máxima mensurável: até 2000 µm
• Adequado para: múltiplas camadas e qualquer substrato
• Acionamento: Elétrico (unidade de perfuração)
• Velocidade de perfuração: aprox. 500 rpm
• Microscópio de medição (opcional): tipo 456-50, ampliação 50x, divisão de escala 20 µm, faixa 2 mm, bateria 9V
• Dimensões unidade de perfuração: 145 x 70 x 40 mm (H x L x P); peso líquido aprox. 600 g
• Dimensões do suporte: 280 x 190 x 120 mm (H x L x P); peso líquido aprox. 3,2 kg
• Alimentação (fonte): 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
