Medidor de espessura de camada úmida Model 333

de revestimentode camada de tintade bolso

O medidor de espessura de filme úmido Modelo 333 é um instrumento mecânico para verificar revestimentos recém-aplicados, determinar a espessura do filme úmido e estimar a espessura do filme seco resultante. É portátil, fácil de operar e disponível em diferentes faixas de medição.


Vantagens
Portátil e fácil de operar, adequado para uso por pessoal não especializado.
Projeto mecânico com leitura direta para inspeções rápidas no local.
Medições podem ser realizadas em qualquer substrato (vidro, madeira, metal ou plástico).
Custo inferior em comparação com muitos sistemas alternativos.


Aplicação
Indicado para todas as superfícies planas e pequenas curvaturas, desde que o instrumento possa ser aplicado paralelo ao eixo de curvatura.


Princípio de ensaio
A lâmina medidora em forma de pente possui dentes terminais de igual comprimento e dentes intermédios em distâncias progressivamente crescentes do substrato. Os dentes 6 a 11 penetram o revestimento enquanto os dentes 2 a 5 não tocam o material. O resultado da medição é o valor médio entre o dente 5 e o dente 6.


Projeto e função

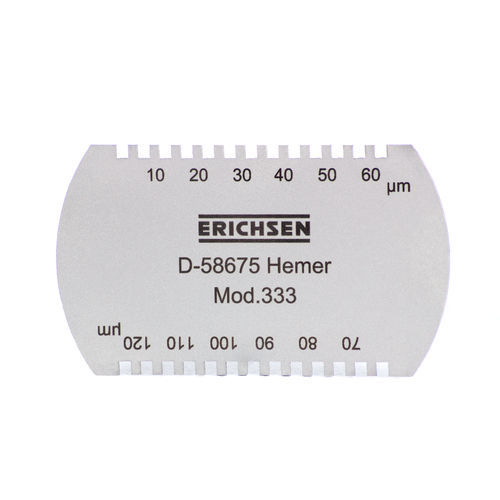

A lâmina de medição retangular é fabricada em chapa de aço inoxidável polida com dentes em dois lados usinados a distâncias decrescentes do substrato; números gravados indicam a distância em µm em relação ao material base. O instrumento está disponível em três faixas de medição e é fornecido em um estojo de couro sintético.


Procedimento de medição
Selecionar a lâmina correspondente à faixa esperada e posicioná-la perpendicularmente na superfície de teste. Com leve pressão, efetuar um curto movimento de penteamento e levantar o instrumento verticalmente. Ler a espessura do filme úmido na posição da escala onde o primeiro dente apresenta vestígios de material de revestimento.


Normas
ISO 2808
BS 3900 : C5


Características / especificações técnicas

DT / NDT: DT

Substrato: Qualquer

Filme: úmido

Espessura de camada: 0 - 120 µm (333/I) / 0 - 600 µm (333/II) / 0 - 1200 µm (333/III)

Princípio de medição: instrumento em forma de pente; resultado valor médio entre o dente 5 e o dente 6

Material: chapa de aço inoxidável polida

Fornecimento: fornecido em estojo de couro sintético
