Medidor de espessura de revestimento PAINT BORER 518 USB

de camada de tintaportátilóptico

Visão geral

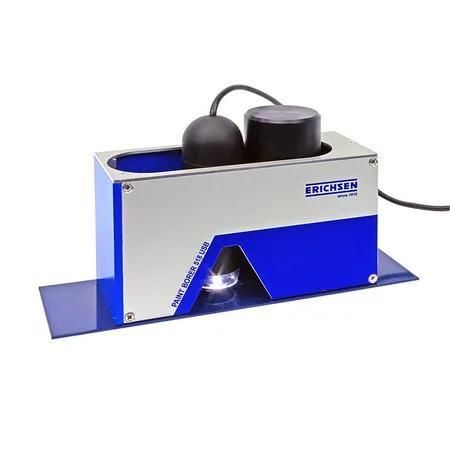

O PAINT BORER 518 USB é um medidor de espessura de revestimento portátil que opera pelo método normalizado de corte em cunha. Integra um microscópio digital 50x de alta resolução com iluminação regulável e sensor CMOS de 2 MP. A ligação USB a PC/portátil/tablet WINDOWS e o software fornecido permitem captura, medição e documentação digitais diretamente na amostra.

Design
O instrumento possui uma estrutura compacta e resistente que integra a unidade de perfuração, o microscópio digital, a iluminação da amostra e a bateria. Um carro deslizante horizontal aloja a fresa e o microscópio, evitando o reposicionamento do equipamento após a perfuração. A fresa é montada em mola e activa‑se automaticamente ao pressão. Freses intercambiáveis em metal duro com ângulos de corte definidos cobrem três gamas de medição padrão. A iluminação apresenta modos contínuo ou pulsado com três níveis de intensidade. Alimentação por bateria recarregável de 9 V; operação em rede possível com o adaptador incluído.

Funcionamento

• Aplicar uma marca de contraste no ponto de ensaio e posicionar o instrumento na amostra
• Levar a fresa sobre a marca e baixar para perfurar a camada até ao substrato
• Deslizar o microscópio sobre o furo e ligar a iluminação para visualizar o corte
• Usar o ecrã do PC e o cursor para marcar o centro do furo e as linhas de transição visíveis para medição

O software incluído calcula as espessuras de camada a partir do ângulo de perfuração (função tangente), suporta análise multicamada e compensa furos elipsoides em geometrias curvadas unidimensionalmente. A visualização pode ser P&B ou em cores falsas para melhorar o contraste. É possível guardar registos completos de medição (dados + imagem) para evitar perda de informação.

Software e conectividade
Interface USB 2.0 / 3.0. Formato de imagem: PNG. Idiomas OSD: Alemão, Inglês. Compatível com Windows XP / Vista / 7 / 8 / 10 / 11. O software padrão inclui fórmulas de medição, cálculo tangencial, opções de exibição e registo de dados/imagens.

Conteúdo da entrega

• Medidor de espessura PAINT BORER 518 USB
• Fresa nº 5 para espessuras até 300 μm (fator de escala 3 μm/ponto de escala / ângulo de corte 8,5°)
• 2 marcadores (preto/prata)
• Chave de fenda
• Bateria recarregável (9 V)
• Fonte de alimentação (100 - 240 VAC, 47 - 63 Hz)
• Software (pen USB)
• Cabo USB
• Padrão de calibração
• Mala plástica
• Instruções de operação

Normas

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Especificações técnicas

• Acionamento: Elétrico
• DT / NDT: DT
• Substrato: Qualquer
• Dimensões (C x L x A): 155 mm x 55 mm x 110 mm
• Peso líquido: aprox. 850 g
• Sensor de imagem: 2 MegaPixels (interpolado para 5 M)
• Fonte de luz: 8 LEDs brancos, ajustáveis
• Idiomas OSD: Alemão, Inglês
• Interface PC: USB 2.0 ou 3.0
• Formato de imagem: PNG
• Espessura de camada: até 2000 µm
• Sistemas operativos: Windows XP / Vista / 7 / 8 / 10 / 11
• Aumento: 50x
• Capacidade multicamada: Sim
• Fontes de alimentação alternativas: bateria recarregável 9 V ou adaptador de corrente (100 - 240 VAC → 18 VDC / 0,8 A)
