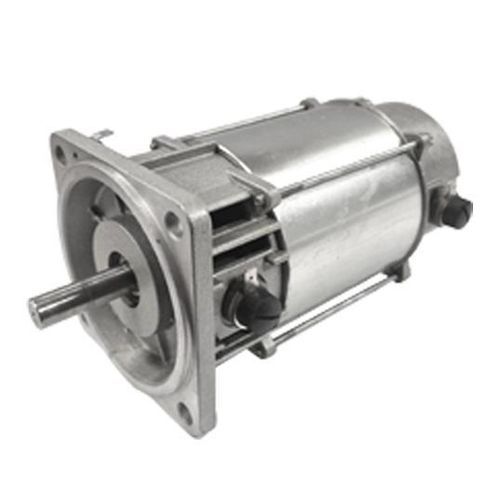

Motor CC

de corrente contínua48 Vde ímãs permanentes

Visão geral do produto Nossos motores personalizados nas medidas 63 e 71 estão equipados com excitação por ímãs permanentes e concentradores de fluxo, projetados para suportar correntes de desmagnetização elevadas. Essa solução permite operação em ampla faixa de velocidades, em regimes de torque constante e variável, inclusive com inversores de baixa forma. Nessas condições, os motores apresentam alta eficiência e baixa ondulação de torque audível.

Principais características

• Circuito magnético de 2 polos com concentradores de fluxo, ímãs de ferrite
• Classe de refrigeração IC410
• Rolamentos com folga aumentada, vedados e lubrificados para vida útil
• Formas de construção/montagem disponíveis: IMB5, IMV1 e IMV3 (tamanhos 63 e 71)

Tabela técnica CARACTERÍSTICAS E VALOR NOMINAL | TAMANHO DO MOTOR 1 Nm | TAMANHO DO MOTOR 2 Nm
Torque nominal, rotor bloqueado, serviço contínuo, dt aw = 115K* | 1.12 Nm | 2.15 Nm
Torque de pico, rotor bloqueado | 4 Nm | 8 Nm
Velocidade máxima | 12500 rpm | 6000 rpm
Inércia do rotor | 560 x 10^-6 kgm² | 1100 x 10^-6 kgm²
Constante de tempo mecânica *** | 18.5 ms | 16 ms
Peso | 5 kg | 8 kg
Impedância térmica * | 2 °C/W | 1.2 °C/W
Constante de tempo térmica * | 1320 s | 1680 s
Constante de tempo elétrica *** | 5.00 ms | 6.00 ms
Constante de velocidade *** | 1.38 rad/s/Nm | 0.58 rad/s/Nm
Queda de tensão nas escovas à corrente nominal | 1.20 Vdc | 1.20 Vdc
Alimentação > 48Vdc | 1.20 Vdc | 1.20 Vdc
Alimentação ≤ 48Vdc | 0.40 Vdc | 0.40 Vdc

Construção e detalhes mecânicos Refrigeração: IC410. Rolamentos: vedados, lubrificados para vida útil, com folga aumentada para tolerar correntes de desmagnetização e amplas faixas de velocidade. Formas de montagem disponíveis: IMB5, IMV1, IMV3. Concentradores de fluxo e ímãs de ferrite fornecem resistência à desmagnetização e reduzem a ondulação de torque audível.

Características / especificações técnicas

• Família de produto: Motores DC de ímã permanente
• Tamanhos disponíveis: 63 e 71
• Torque nominal (tamanho 1): 1.12 Nm
• Torque nominal (tamanho 2): 2.15 Nm
• Torque de pico (tamanho 1 / tamanho 2): 4 Nm / 8 Nm
• Velocidade máxima (tamanho 1 / tamanho 2): 12500 rpm / 6000 rpm
• Inércia do rotor (tamanho 1 / tamanho 2): 560 x10^-6 kgm² / 1100 x10^-6 kgm²
• Constante de tempo mecânica: 18.5 ms (tamanho 1), 16 ms (tamanho 2)
• Constante de tempo elétrica: 5.00 ms (tamanho 1), 6.00 ms (tamanho 2)
• Constante de velocidade: 1.38 rad/s/Nm (tamanho 1), 0.58 rad/s/Nm (tamanho 2)
• Queda de tensão nas escovas à corrente nominal: 1.20 Vdc
• Impedância térmica (tamanho 1 / tamanho 2): 2 °C/W / 1.2 °C/W
• Constante de tempo térmica (tamanho 1 / tamanho 2): 1320 s / 1680 s
• Peso (tamanho 1 / tamanho 2): 5 kg / 8 kg
• Tipo de ímã: Ímãs de ferrite com concentradores de fluxo
• Classe de refrigeração: IC410
