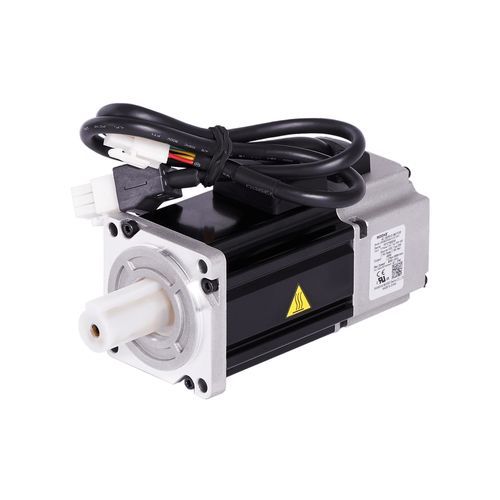

Servomotor CA EWML series

com freiocompactoIP65

Produto
Série de servomotores de baixa inércia EWML, disponível em três flanges e potências para aplicações de movimento compactas.

Visão geral
Os servomotores EWML apresentam construção simples e opção de travão, permitindo integração económica com as caixas de transmissão mais comuns. São fornecidos com codificador incremental standard e projetados para proteção IP65 em ambientes industriais confinados.

Características

• Integrado no MINIECO com alimentação 230 Vac
• Três tamanhos: 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
• Codificador incremental standard 2500i
• Grau de proteção IP65

Tabela técnica
MODELO: EWML2040EDx00 | EWML2060EDx00 | EWML2080EDx00
Potência nominal: 100 W | 400 W | 750 W
Velocidade nominal: 3000 rpm (todos os modelos)
Velocidade mecânica máxima: 6000 rpm (todos os modelos)
Binário nominal: 0,32 Nm | 1,27 Nm | 2,4 Nm
Binário de pico: 0,93 Nm | 3,8 Nm | 6,9 Nm
Inércia: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm²
Flange: 40 mm | 60 mm | 80 mm
Comprimento: 109 mm | 125 mm | 131 mm
Dimensões [Flange / Intervalo de eixo / Centragem] (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
Dimensões do eixo [DxL] (mm): 8 x 25 | 14 x 30 | 19 x 40
Massa do motor: 0,55 kg | 1,4 kg | 2,6 kg
Temperatura de operação: 0°C a 40°C
Temperatura de armazenamento: -20°C a 80°C
Humidade (operação e armazenamento): 10 a 85 % HR ou menos
Altitude máxima: inferior a 1000 m
Vibração: 49 m/s²
Pólos do rotor: 8
Classe de isolamento: B (130°C)
Grau de protecção do invólucro: IP65

Especificações técnicas

• Série / Modelos: Série EWML — EWML2040EDx00, EWML2060EDx00, EWML2080EDx00
• Potência nominal: 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
• Velocidade nominal: 3000 rpm (todos os modelos)
• Velocidade mecânica máxima: 6000 rpm (todos os modelos)
• Binário nominal: 0,32 Nm | 1,27 Nm | 2,4 Nm (por modelo)
• Binário de pico: 0,93 Nm | 3,8 Nm | 6,9 Nm (por modelo)
• Pólos do rotor: 8
• Inércia: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm² (por modelo)
• Tamanhos de flange: 40 mm | 60 mm | 80 mm
• Comprimento total: 109 mm | 125 mm | 131 mm (por modelo)
• Dimensões (Flange / Intervalo de eixo / Centragem) (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
• Dimensões do eixo [DxL] (mm): 8 x 25 | 14 x 30 | 19 x 40 (por modelo)
• Massa do motor: 0,55 kg | 1,4 kg | 2,6 kg (por modelo)
• Codificador padrão: Codificador incremental 2500i
• Proteção / Grau do invólucro: IP65
• Classe de isolamento: B (130°C)
• Intervalo de temperatura de operação: 0°C a 40°C
• Intervalo de temperatura de armazenamento: -20°C a 80°C
• Humidade (operação e armazenamento): 10 a 85 % HR ou menos
• Altitude recomendada máxima: inferior a 1000 m
• Resistência a vibrações: 49 m/s²
• Integração: Integrado no MINIECO com alimentação 230 Vac
