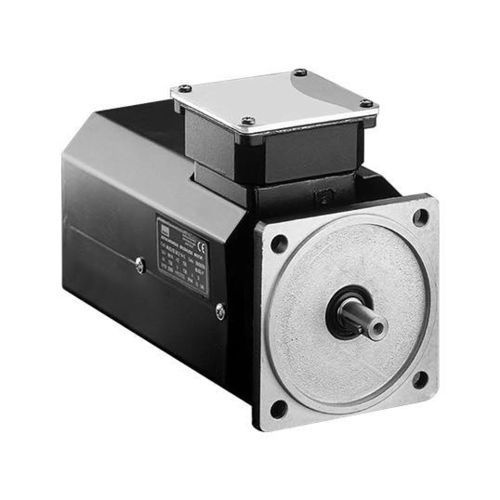

Motor assíncrono MVQ series

400 V330 V180 V

Visão geral do produto
A série MVQ de motores assíncronos de gaiola de esquilo foi projetada para aplicações de automação que não exigem alto desempenho dinâmico, oferecendo uma alternativa em CA aos sistemas CC convencionais. Os modelos cobrem uma faixa de torques nominais e tensões para tarefas de movimentação industrial geral.

Características

• Projeto: Rotor em gaiola de esquilo
• Tensão nominal: 180 Vac e 330 Vac
• Proteção IP
• Proteção padrão: IP 44 sem ventilador; IP 21 com ventilador; IP 54 sob consulta
• Classe de isolamento: F
• Temperatura de funcionamento: -25°C a +55°C
• Temperatura de armazenamento: -25°C a +70°C
• Arrefecimento: Arrefecimento natural ou ventilação forçada
• Retroalimentação de posição: Resolver de 4 polos
• Rolamentos: Selados, lubrificados para vida útil
• Eixo: Chaveta e furo roscado padrão
• Acabamento: Revestimento preto
• Proteção térmica: PTC, limiar 130°C
• Opções de flange: B5 e B14

Dados técnicos - Tipos de motor

• 9MMVQ6330214x — Torque nominal: 2.5 Nm; Torque de pico: 5 Nm; Corrente contínua: 3.5 A; Velocidade nominal: 3000 rpm; Constante de torque: 0.71 Nm/A; Inércia do rotor: 400 x10-6 kg·m²; Peso: 6.5 kg; Tensão de acionamento: 230 Vac
• 9MMVQ6330414x — Torque nominal: 2.8 Nm; Torque de pico: 7 Nm; Corrente contínua: 1.6 A; Velocidade nominal: 3000 rpm; Constante de torque: 1.75 Nm/A; Inércia do rotor: 400 x10-6 kg·m²; Peso: 6.5 kg; Tensão de acionamento: 400 Vac
• 9MMVQ7130219x — Torque nominal: 5.5 Nm; Torque de pico: 11 Nm; Corrente contínua: 6 A; Velocidade nominal: 3000 rpm; Constante de torque: 0.91 Nm/A; Inércia do rotor: 1800 x10-6 kg·m²; Peso: 9.7 kg; Tensão de acionamento: 230 Vac
• 9MMVQ7130419x — Torque nominal: 5.8 Nm; Torque de pico: 14 Nm; Corrente contínua: 2.5 A; Velocidade nominal: 3000 rpm; Constante de torque: 2.32 Nm/A; Inércia do rotor: 1800 x10-6 kg·m²; Peso: 9.7 kg; Tensão de acionamento: 400 Vac
• 9MMVQ8030219x — Torque nominal: 8 Nm; Torque de pico: 16 Nm; Corrente contínua: 8.7 A; Velocidade nominal: 3000 rpm; Constante de torque: 0.92 Nm/A; Inércia do rotor: 3500 x10-6 kg·m²; Peso: 13.6 kg; Tensão de acionamento: 230 Vac
• 9MMVQ8030419x — Torque nominal: 9.5 Nm; Torque de pico: 24 Nm; Corrente contínua: 4.2 A; Velocidade nominal: 3000 rpm; Constante de torque: 2.27 Nm/A; Inércia do rotor: 3500 x10-6 kg·m²; Peso: 13.6 kg; Tensão de acionamento: 400 Vac
• 9MMVQ9030424x — Torque nominal: 13 Nm; Torque de pico: 30 Nm; Corrente contínua: 7.5 A; Velocidade nominal: 3000 rpm; Constante de torque: 1.6 Nm/A; Inércia do rotor: 5000 x10-6 kg·m²; Peso: 18.25 kg; Tensão de acionamento: 400 Vac
• 9MMVQ0030428x — Torque nominal: 22 Nm; Torque de pico: 55 Nm; Corrente contínua: 13.5 A; Velocidade nominal: 3000 rpm; Constante de torque: 1.6 Nm/A; Inércia do rotor: 8000 x10-6 kg·m²; Peso: 26.5 kg; Tensão de acionamento: 400 Vac
• 9MMVQ1230428x — Torque nominal: 29 Nm; Torque de pico: 71 Nm; Corrente contínua: 18 A; Velocidade nominal: 3000 rpm; Constante de torque: 1.56 Nm/A; Inércia do rotor: 11500 x10-6 kg·m²; Peso: 34.5 kg; Tensão de acionamento: 400 Vac

Especificações técnicas

• Série: MVQ series
• Projeto: Rotor em gaiola de esquilo
• Tensão nominal: 180 Vac e 330 Vac
• Proteção IP: IP 44 sem ventilador, IP 21 com ventilador, IP 54 sob consulta
• Classe de isolamento: F
• Faixa de temperatura ambiente: -25°C a +55°C
• Faixa de temperatura de armazenamento: -25°C a +70°C
• Arrefecimento: Arrefecimento natural e ventilação forçada
• Resolver: Resolver de 4 polos
• Rolamentos: Selados, lubrificados para vida útil
• Eixo: Chaveta e furo roscado padrão
• Acabamento: Revestimento preto
• Proteção térmica: PTC, limiar 130°C
• Opções de flange: B5 e B14
