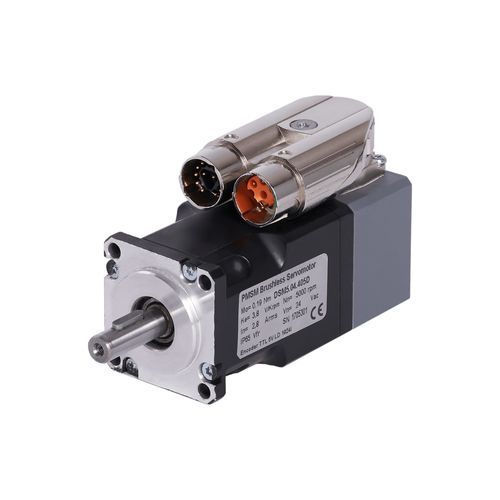

Servomotor sem escovas 9MDSM5 series

com freiocom encoderIP55

Descrição breve
Servomotor síncrono brushless série 9MDSM5 projetado para aplicações servo de alto desempenho. Baixo cogging e baixa ondulação de torque com construção de 8 polos, FEM sinusoidal e ímanes de terras raras de alta temperatura. Gama de torques para aplicações leves a médias (aprox. 0,18–200 Nm conforme variante). Opções de feedback: resolver, encoders incrementais/absolutos e Hiperface DSL para solução de cabo único. Travão de retenção opcional e monitorização de temperatura do motor via sensor PTC ou PT1000.

Principais características

• Projetado para permitir sobrecargas de corrente elevadas
• Ampla cobertura de torque: ≈ 0,18–200 Nm (conforme variante)
• Opções de ligação: saída de cabo padrão ou conectores de interligação M15–M40
• Feedback: resolver, encoders incremental/absoluto, Hiperface DSL disponível
• Travão de retenção opcional
• Monitorização de temperatura: PTC ou PT1000
• Ímanes de terras raras de alta temperatura; FEM sinusoidal; design de 8 polos
• Proteção térmica integrada
• Níveis de proteção: IP55 (informação geral) e IP64 nos quadros por variante
• Normas e certificações: CE, normas EN aplicáveis e UL quando indicado

Variantes técnicas (resumo por grupos)

• 9MDSM504xx – 9MDSM505xx: torque de bloqueio 0,19–0,38 Nm; torque de pico até 1,3 Nm; pesos 0,53–0,68 kg; velocidades máximas até 8 500 rpm (mecânico); proteção IP64.
• 9MDSM521xx – 9MDSM522xx: torque de bloqueio 0,7–1,4 Nm; torque de pico até 4,9 Nm; pesos 1,2–1,7 kg; velocidades até 8 000 rpm; proteção IP64.
• 9MDSM531xx – 9MDSM532xx: torque de bloqueio 1,5–2,9 Nm; torque de pico até 10 Nm; pesos 2,4–3,5 kg; velocidades até 7 000 rpm; proteção IP64.
• 9MDSM533xx – 9MDSM534xx: torque de bloqueio 4,2–5,3 Nm; torque de pico até 18 Nm; pesos 4,6–5,7 kg; proteção IP64; velocidades conforme variante.
• 9MDSM543xx: torque de bloqueio 11,3 Nm; torque de pico até 40 Nm; peso ≈11,4 kg; proteção IP64.
• 9MDSM551xx – 9MDSM552xx: torque de bloqueio 10–19 Nm; torque de pico até 65 Nm; pesos 11–16 kg; proteção IP64.
• 9MDSM553xx – 9MDSM554xx: torque de bloqueio 27–35 Nm; torque de pico até 119 Nm; pesos 21–26 kg; proteção IP64.
• 9MDSM561xx – 9MDSM562xx: torque de bloqueio 15–28 Nm; torque de pico até 72 Nm; pesos 17–23 kg; proteção IP64.
• 9MDSM563xx – 9MDSM564xx: torque de bloqueio 50–70 Nm; torque de pico até 184 Nm; pesos 36–50 kg; proteção IP64.

Conformidade e dados ambientais

• Temperatura de operação: 0 a 40 °C (derating 1 %/K entre 40 °C e 50 °C)
• Temperatura de armazenagem: −25 a +70 °C
• Humidade: 5 %–95 % sem condensação
• Altitude: até 1 000 m acima do nível do mar
• Grau de proteção: IP55 (informação geral) e IP64 (tabelas por variante)
• Certificações: 2014/35/UE, 2014/30/UE, 2011/65/UE, EN 60034-1:2010, EN 60034-2-1:2014, EN 60204-1 e UL conforme indicado

Encomenda e opções

• Escolha a variante conforme requisitos de torque/velocidade/peso; consulte os códigos de grupo de variantes (ex. 9MDSM53xxx) para parâmetros elétricos e mecânicos
• Especifique o feedback necessário (resolver, encoder incremental/absoluto, Hiperface DSL) e a opção de conectividade/cabeamento (saída de cabo padrão ou M15–M40)
• Opções: travão de retenção, sensor PT1000, cabeamento personalizado e acessórios de montagem
• Contacte o fornecedor para fichas técnicas detalhadas, desenhos dimensionais e diagramas de ligação
