Retífica de eixo horizontal ETW-50100NC
planaplanapara peças a usinar

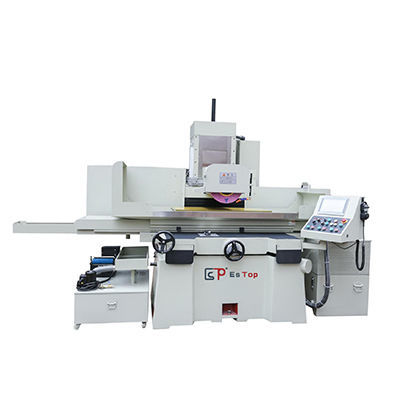

Retífica de eixo horizontal - ETW-50100NC - ESTOPCNC - plana / plana / para peças a usinar
Retífica de eixo horizontal - ETW-50100NC - ESTOPCNC - plana / plana / para peças a usinar
Retífica de eixo horizontal - ETW-50100NC - ESTOPCNC - plana / plana / para peças a usinar - imagem - 2
Retífica de eixo horizontal - ETW-50100NC - ESTOPCNC - plana / plana / para peças a usinar - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipos
plana, de eixo horizontal
Aplicações
para peças a usinar
Estrutura
com mesa móvel, com fixação magnética
Controle
CN
Número de eixos
de 3 eixos
Outras características
estacionária, de grandes dimensões
Outras caraterísticas
hidráulica, de uso intensivo, acionada por motor elétrico
Velocidade do fuso

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

Curso X

1.200 mm, 1.500 mm
(47,24 in, 59,06 in)

Curso Y

580 mm, 710 mm
(22,83 in, 27,95 in)

Diâmetro do rebolo

350 mm
(14 in)

Velocidade

230 mm/min
(0,15 in/s)

Peso da máquina

4.800 kg, 4.900 kg
(10.582,19 lb, 10.802,65 lb)

Descrição

Visão geral
Esta série apresenta cabeça de retificação móvel projetada para usinagem de superfícies pesadas, utilizando o perímetro da rebolo. Adequada para retificação plana de peças em fabricação de máquinas, automotivo, chapas para moldes, ferramentas e setores industriais semelhantes.

Principais características
  • Cama: fundição integral para garantir rigidez e funcionamento estável.
  • Movimento longitudinal da mesa: acionamento hidráulico com regulação contínua de velocidade.
  • Guia horizontal do carro: estrutura de guia em aço para resistência ao desgaste e precisão estável.
  • Eixo da rebolo: acionado por motor externo de baixa vibração para operação suave.
  • Sistema de lubrificação: lubrificação automática contínua para trilhos da cama e mesa; lubrificação intermitente para colunas, carro e guias da cabeça de retificação para reduzir perda de óleo e esforço dos trilhos.


Especificações técnicas
  • Modelo: ETW-50100NC (também disponível ETW-63125)
  • Tipo de produto: retificadora com eixo de rebolo horizontal / retificadora de superfícies
  • Mesa eletromagnética (x*y): 1000 x 500 mm (ETW-63125: 1250 x 630 mm)
  • Curso eixo X (esquerda/direita): 1200 mm (ETW-63125: 1500 mm)
  • Curso eixo Y (frente/trás): 580 mm (ETW-63125: 710 mm)
  • Máx. centro da rebolo até a mesa: 490 mm
  • Capacidade máxima de carga da mesa: 900 kg (ETW-63125: 1000 kg)
  • Especificação de ranhura em T: 18 x 3
  • Velocidade de avanço da mesa: 5–30 m/min
  • Avanço automático frente/trás: 0.05–15 mm
  • Velocidade de avanço rápido (50Hz/60Hz): 990 / 1190 mm/min
  • Tamanho máximo da rebolo: 350 x 127 x 20–50 mm
  • Velocidade da rebolo (50Hz/60Hz): 1450 / 1740 RPM
  • Escala de avanço de volante eixo Z: 0.01–0.08 mm
  • Velocidade rápida subida/descida eixo Z: 230 mm/min
  • Motor do fuso: 15 x 4 (HP*P)
  • Motor eixo Z (subida/descida): 1500 W
  • Motor hidráulico: 5 x 6 (HP*P)
  • Motor de refrigeração: 90 W
  • Motor servo eixo Y (frente/trás): 1000 W
  • Dimensões do perfil da máquina (C x L x A): 3500 x 2700 x 2300 mm
  • Peso aproximado: ≈4800 kg (ETW-63125: ≈4900 kg)


Aplicações
  • Retificação de superfícies planas na fabricação de máquinas
  • Acabamento de peças automotivas
  • Retificação de chapas para moldes
  • Retificação de superfícies de ferramentas
